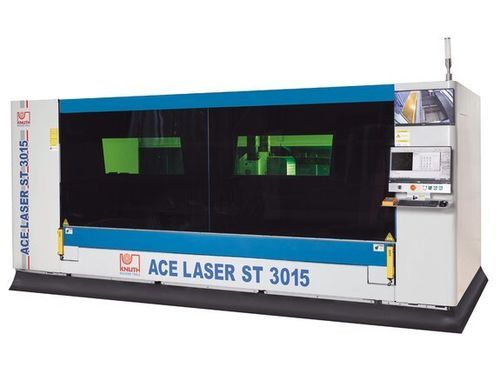

レーザー切断機 ACE.ST 3015 6.0R

金属用板金用CNC

製品説明 ACE.Laser STシリーズは、コンパクトな設置面積で大判金属板の加工を可能にするファイバーレーザー切断システムです。すべてのコンポーネントは現地環境で検証され、切断工程に最適化されています。機械はフィルター付真空排気を含む完全な切断パッケージで供給されます。モーター式の引き出しテーブルにより、フロアスペースを最小限に抑えつつ迅速な積み降ろしが可能です。ACE.Laser STは、電子、航空宇宙、自動車などの産業分野で、単品の複雑部品から大規模な量産まで対応します。

特長

• コンパクト設計と高いビーム品質
• 積み降ろしを容易にするモーター式引き出しテーブル
• レーザー出力に最適化されたフィルター式排気を含む切断パッケージ
• KNUTHによる据付、立会い、保守サービス

作業領域 テーブル寸法：3.000 mm x 1.500 mm
加工ワーク最大質量：1.000 kg

移動量 X軸移動量：1.530 mm
Y軸移動量：3.050 mm
Z軸移動量：100 mm

早送り速度 X-/Y軸早送り：80 m/min
Z軸早送り：40 m/min

精度 位置決め精度：0,03 mm/m
繰返し精度：0,03 mm/m

レーザー ファイバーレーザー出力：6.000 W
波長：1,08 ± 10% µm
最大ビーム出力：6.000 W
消費電力：6,5 kW
切断能力（建築用鋼）：22 mm
切断能力（ステンレス）：14 mm
切断能力（アルミニウム）：12 mm

駆動出力 X軸駆動出力：1,7 kW
Y軸駆動出力：2,4 kW
Z軸駆動出力：0,4 kW

寸法・重量 全長 x 幅 x 高さ：4,75 m x 2,26 m x 2,1 m
重量：5.350 kg

製品詳細

• 3000 x 1500 mmの作業エリア。ファイバーレーザーは最大6000 Wまで選択可能
• 機械のカバー外へ引き出せる作業テーブルにより迅速な積み降ろしが可能
• 引き出し機構は堅牢で、引き出し時に最大1.000 kgの荷重に耐える
• ねじれ剛性の高いガントリがテーブル長手方向にまたがり、両側同期で駆動される
• DIN EN ISO 9013-1に準拠したレーザー切断の直角度／傾斜公差を満たす
• 溶接後の熱処理を施したフレームにより残留応力を排除し、長期にわたる再現性を確保
• 低メンテナンスの高精度リニアガイドを採用し、高速切断に対応
• X/Y軸に高精度なラック&ピニオンを備え、信頼性の高い位置決めを実現
• 高出力サーボにより高い動的応答と正確なプロセス実現性を提供
• 作業者保護のため全閉鎖構造、観察用の安全ガラス窓を装備
• 素早い立ち上げを可能にするハンドユニットを標準装備

制御

• 大画面を備えた高性能CNCと直感的なユーザーインターフェース
• すべての機能を集中表示し、短い習熟時間を実現
• 追加モニターと統合カメラによる積載・切断モニタリング
• 診断・保守のためのEthernet経由リモートアクセス対応
• 切断中のガス圧を制御する比例弁を装備

ネスティングソフトウェア

• CypCut：Ai、DXF、PLT、LXDなど一般的な形式に対応したネスティング／切断ソフト
• 各金属に対する切断パラメータやプリセットサイクルを含む技術データベース
• 自動ネスティングにより作業時間短縮と材料利用率の最適化を実現

切断ヘッド

• 4 kWまでのモデルはRayToolsヘッド、6 kWモデルはBOCI BLTを使用
• 衝突保護、焦点自動位置決め、高さ制御を統合
• 加工中の材料状態に応じて焦点を連続補正
• 保守が容易な設計

レーザー光源

• Raycus社製ファイバーレーザー：高い電気光学変換効率と良好なビーム品質
• 長寿命・低メンテナンス設計で運用コストを低減
• 水冷式により熱的に負荷のかかる部品の温度を安定化

排気・フィルトレーション

• レーザーパワーに合わせた高性能フィルター式排気を標準装備
• 発生する粒子や煙を効率的に除去し、作業者の健康と製品品質を保護

仕様 / 技術データ

• テーブル寸法：3.000 mm x 1.500 mm
• 最大ワーク重量：1.000 kg
• 移動量 (X / Y / Z)：1.530 mm / 3.050 mm / 100 mm
• 早送り X/Y：80 m/min；Z：40 m/min
• 位置決め精度 / 繰返し精度：0,03 mm/m
• ファイバーレーザー出力：6.000 W；波長：1,08 ±10% µm
• 消費電力：6,5 kW
• 切断能力：鋼 22 mm；ステンレス 14 mm；アルミ 12 mm
• 駆動出力 (X / Y / Z)：1,7 kW / 2,4 kW / 0,4 kW
• 機械寸法：4,75 m x 2,26 m x 2,1 m
• 重量：5.350 kg
