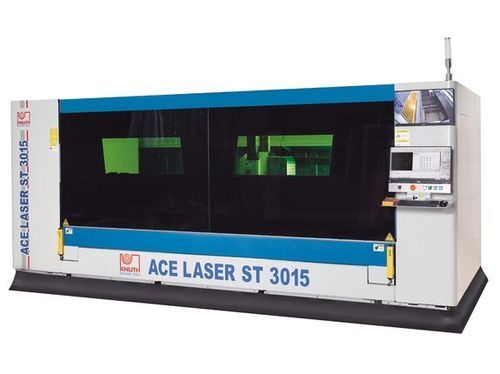

ファイバーレーザー切断機 ACE.ST 3015 2.0R

アルミニウム用スチール用ステンレススチール用

概要
ACE.Laser STシリーズは、コンパクトな設置面積で大判板材の加工を可能にする産業用ファイバーレーザー切断システムです。標準構成にはフィルター付きの排気装置を含む完全な切断パッケージが含まれます。モーター駆動の引き出し式テーブルにより、設置面積を抑えつつ迅速な積み下ろしが可能です。電子、航空宇宙、自動車分野における単品の複雑部品から大量生産まで幅広く対応します。

主な特長

• 産業用途向けのコンパクトな配置と高いビーム品質
• 効率的な材料取扱いを実現するモーター式引き出しテーブル
• レーザー出力に合わせたフィルター式排気を備えた切断パッケージ
• KNUTHのサービス：据付、試運転、保守

製品詳細

• 作業領域 3000 x 1500 mm は板材利用と設置面積を最適化
• 機械カバー外へ引き出せるテーブルにより安全で迅速な積み下ろしが可能
• 引き出し機構は最大1000 kgの荷重に対応（全面引出時）
• ねじれ剛性の高いガントリが長手方向をまたぎ、両側を同期駆動して安定した動作を実現
• DIN EN ISO 9013-1に準拠した直角/平行度公差を満たす設計
• 熱処理済み溶接フレームにより残留応力を低減し、長期にわたる再現性を確保
• 高精度リニアガイドと高精度ラック・ピニオン駆動により高速かつ高精度なポジショニングを実現
• 高出力サーボで高いダイナミクスと優れた輪郭品質を提供
• 保護ガラス窓を備えた全面囲いでオペレータと環境を保護
• 簡単設定のためのハンドヘルドコントローラ付属

制御

• 大画面と直感的なユーザーインターフェースを備えた高性能CNC
• 機能を一元表示し、短期間の操作教育で運用可能
• 組込カメラと追加モニタによる積込・切断の監視
• Ethernet経由での遠隔診断・保守アクセス
• 切断中のガス圧を制御する比例弁（制御装置で設定）

ネスティングソフトウェア

• CypCut：Ai、DXF、PLT、LXDなどの一般フォーマットに対応するネスティング・切断ソフト
• 各金属向けの切断パラメータとプリセットサイクルを備えた技術データベース
• 材料利用を最適化する自動ネスティングとユーザー調整機能

切断ヘッド

• 4 kWまではRayTools切断ヘッド、6 kWモデルはBOCI BLTを採用
• 衝突保護、オートフォーカス位置決め、高さ制御を内蔵
• プログラム実行中も材料状態に合わせて焦点を連続的に調整
• 保守性に配慮した低メンテナンス設計

レーザー光源

• Raycusファイバーレーザーは高い電気光学変換効率と安定したビーム品質を実現
• 長寿命かつメンテナンス負荷の低い光源で稼働コストを低減
• 水冷システムにより熱安定性を確保し、熱負荷のかかる部品を保護

排気・ろ過

• レーザー出力に合わせた高性能フィルター式排気を標準装備
• 微粒子や煙の効率的除去により作業者の健康、製品品質、機械寿命を保護

仕様 / 技術データ

• 作業領域 - テーブル寸法：3.000 mm x 1.500 mm；最大ワーク重量：1.000 kg
• 移動量 - X軸：1.530 mm；Y軸：3.050 mm；Z軸：100 mm
• 早送り - X/Y：80 m/min；Z：40 m/min
• 精度 - ポジショニング精度：0,03 mm/m；繰返し精度：0,03 mm/m
• レーザー - ファイバーレーザー：2.000 W；波長：1,08 ± 10% µm；消費電力：6,5 kW；切断能力：構造鋼 16 mm；ステンレス 6 mm；アルミニウム 5 mm
• 駆動出力 - X軸：1,7 kW；Y軸：2,4 kW；Z軸：0,4 kW
• 外形寸法・重量 - 全長 x 幅 x 高さ：4,75 m x 2,26 m x 2,1 m；重量：5.300 kg
