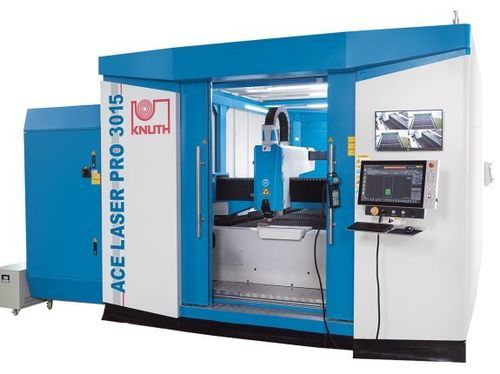

ファイバーレーザー切断機 ACE Laser PRO 3015 20R

金属用板金用CNC

概要
ACE Laser PRO 3015 20R は、板金の産業加工向けに設計されたファイバーレーザー切断機です。高出力アプリケーションに対応し、単品加工から大量生産まで、金属加工、車両、電子、航空宇宙分野で精度の高い切断を実現します。

ハイライト

• 20 kW ファイバーレーザー（モデル構成例）
• テーブル 3,000 × 1,500 mm、最大ワーク重量 1,500 kg
• FSCUT8000 CNC（EtherCAT）と HypCut 生産管理ソフト
• BLT 6 シリーズ切断ヘッド、Auto-Recut および Smart-Piercing 機能

作業領域
テーブル寸法：3.000 mm × 1.500 mm
最大ワーク重量：1.500 kg
X/Y 軸加速度：15 m/s²
Z 軸加速度：15 m/s²

移動量
X 軸移動量：1.550 mm
Y 軸移動量：3.050 mm
Z 軸移動量：370 mm

早送り
X/Y 軸早送り：200 m/min
Z 軸早送り：35 m/min
テーブル交換時間：18 s – 20 s

精度
位置決め精度：0,03 mm/m
繰り返し精度：0,03 mm/m

レーザー
定格出力：20.000 W（ファイバーレーザー）
波長：1,08 ± 0,5% µm
最大ビーム出力：20.000 W
電源電圧：AC 380V ± 10%
参考切断能力：構造用鋼 40 mm、ステンレス 30 mm、アルミニウム 25 mm

駆動出力
X 軸駆動出力：2,9 kW
Y 軸駆動出力：1,3 kW
Z 軸駆動出力：0,75 kW

外形寸法・重量
外形寸法（L × W × H）：9,54 m × 3,6 m × 2,58 m
重量：8.800 kg

制御

• FSCUT8000 CNC（EtherCAT ベース）、>8 kW ファイバーレーザー向けに開発
• 高出力切断用の操作性と高度な機能群
• HypCut：CAD/CAM と生産スケジューリングによる工程最適化ソフト

切断ヘッド

• BLT 6 シリーズのスマート切断ヘッド（最大 40 kW 向け）
• 最適化されたビームパスとレンズ、二重粉じん保護による安定性能
• Smart-Piercing、Auto-Recut：突き刺しモニタと未切断部の自動再切断
• 保護ガラス・レンズの迅速交換を可能にする引き出し式設計と汚染監視

高さ制御

• 容量式高さセンサ標準搭載
• 機能：高さ検出、段階的ピアス切断、エッジ検出、Ethernet 経由の振動抑制
• 傾斜による衝突を防止するアンチコリジョン機能

レーザー源

• Raycus HP シリーズ CW マルチモジュールファイバーレーザー（20 kW 構成）
• 高い電気光学変換効率とビーム品質、保守負担を低減する長寿命ソース

仕様（要約）

• 型式：ACE Laser PRO 3015 20R
• 作業テーブル：3.000 × 1.500 mm
• 最大ワーク重量：1.500 kg
• 移動量 X / Y / Z：1.550 / 3.050 / 370 mm
• 早送り X/Y：200 m/min、Z：35 m/min
• 軸加速度：15 m/s²
• 位置決め精度 / 繰り返し精度：0,03 mm/m
• レーザー：ファイバー 20.000 W
• 切断能力：鋼 40 mm、ステンレス 30 mm、アルミ 25 mm
• 電源：AC 380V ± 10%
• 駆動出力 X/Y/Z：2,9 kW / 1,3 kW / 0,75 kW
• 機械寸法（L × W × H）：9,54 m × 3,6 m × 2,58 m
• 機械重量：8.800 kg
