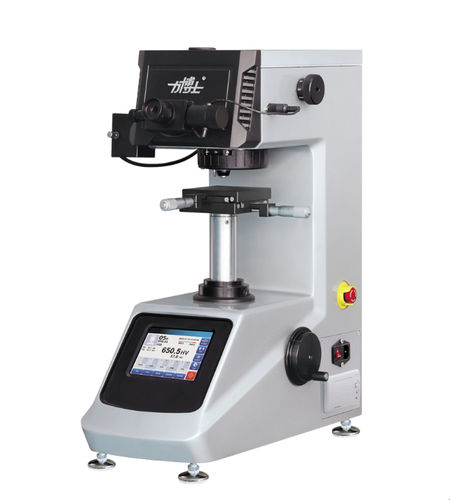

ビッカース硬度計 HV-1000TPTA

卓上薄板材料用ガラス用

製品概要
本マイクロビッカース硬さ計（型番 HV-1000TPTA）は GB/T 4340.2-2012、ISO 6507-2 および参照される ASTM 規格に準拠して設計されています。機械、光学、コンピュータ技術を統合し、対物レンズと圧子の自動切替、測定した対角線長のデジタル入力、自動硬さ計算、データ保存、表示、印字が可能です。小型金属部品、薄片、金属箔、表面硬化層や被覆層（浸炭、電気めっき、窒化、カーボナイズ、シアニド処理）および宝飾品、セラミックス、ガラス等の非金属試料で小さい試験力が必要な場合に適します。高精度測定、広い自動化機能、極小の圧痕を特徴とし、金相顕微鏡としても使用可能です。CCD カメラと画像処理ソフトを接続すれば、画像処理型の顕微硬さ試験機としてネットワークで画像・結果を伝送できます。

詳細仕様

• 型式: HV-1000TPTA
• ビッカース目盛: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
• 試験力: 0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807 N（10、25、50、100、200、300、500、1000 gf）
• 試験力選択: ハンドホイールで選択、選択中の力は画面表示
• 荷重制御: 自動（加荷／保持／脱荷）
• 自動タレット: 対物／圧子の自動切替
• 保持時間: 1～60 秒（5 秒刻み）で調整可能
• 試験モード: HV / HK
• 硬さ範囲: 5～3000 HV（マイクロメータ入力による算出も可）
• 試料最大高さ: 110 mm（圧痕中心から機械壁までの距離）
• 光学測定系: 対物 10×（観察）、40×（測定）；目盛 0.25 μm；総倍率 100×/400×；測定範囲 0～200 μm
• XY 試料台: 100 × 100 mm、ストローク 25 × 25 mm、分解能 0.01 mm
• 光源: 12V / 20W、PWM 調光
• 省エネ: 5 分不使用で自動スタンバイ
• 電源: 220V 50Hz、消費電力 100W
• 外形寸法 / 質量: 525 × 330 × 620 mm、36 kg
• 特別装備: 内蔵プリンタ、ゾーンアラーム
• 適合規格: GB/T 4340.2、ISO 6507、ASTM（メーカー参考例：ASTM E92、ASTM E384）

標準構成（付属品）

• 本体：ビッカース硬さ計 — 型式 HV-1000TPTA — 原産地：台湾 — 数量：1
• ビッカース圧子 — 数量：1
• 対物レンズ：10×、40× — 各1
• アクセサリボックス（10×デジタル測微目鏡含む）— 数量：1
• 十字座標試料台 — 数量：1
• レベリングネジ M10×25 — 数量：4
• 水平器 — 数量：1
• 六角レンチ 2.5 mm、3 mm — 各1
• プラスドライバー 5×75、マイナスドライバー 5×75 — 各1
• 標準ビッカース硬さブロック：700–800 HV1（1）、400–600 HV0.2（1）
• 防塵カバー — 数量：1
• ヒューズ 2A — 数量：2（予備）
• ハロゲン電球 12V/20W — 数量：1（予備）
• 電源コード — 数量：1
• 薄片試料台、平先ペンチ、細線用スタンド — 各1
• 沈頭六角ボルト M5×12（ステンレス）— 数量：4
• 大Vブロック、小Vブロック — 各1
• 適合証明書、取扱説明書、梱包明細書 — 各1

オプション品
硬さブロック、CCD 画像処理システム（オプション）

注意
対応する CCD カメラと画像処理ソフトを接続すると、試験機は画像処理型マイクロ硬さ試験システムとして動作し、画像および結果の取得、処理、ネットワーク伝送が可能になります。微小試料、薄膜、被覆・表面硬化層、非常に小さい圧痕が必要な非金属材料に適しています。
