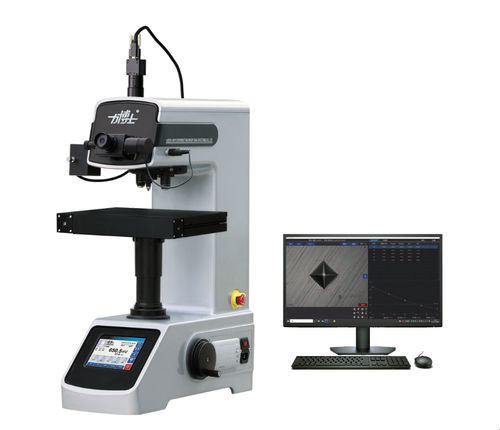

Micro Vickers硬度計 QHV series

卓上薄板材料用ガラス用

製品概要
QHV-5/10/30/50TPTAシリーズは、機械、光学、コンピュータを統合したフルオートのデジタルビッカース硬度計です。自動加荷・保荷・卸荷を行い、Ethernet、Bluetooth、RS232等のインターフェースを備え、データ記録とトレーサビリティを実現します。微小部品、薄板、金属箔、線材、電鋳層、窒化層などの薄い硬化層や、ガラス、宝飾品、セラミックス等の非金属材料の硬さ試験に適します。

詳細仕様（型式別）
QHV-5TPTA — 荷重（N）：1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.03；（kgf）：0.2、0.3、0.5、1、2、2.5、3、5；目盛：HV0.2–HV5
QHV-10TPTA — 荷重（N）：2.942、4.903、9.807、19.61、24.52、29.42、49.03、98.07；（kgf）：0.3–10；目盛：HV0.3–HV10
QHV-30TPTA — 荷重（N）：4.903–294.2；（kgf）：0.5–30；目盛：HV0.5–HV30
QHV-50TPTA — 荷重（N）：9.807–490.3；（kgf）：1–50；目盛：HV1–HV50

共通パラメータと機能
荷重選択方式：タッチスクリーンで選択
荷重の加え方：自動（加荷/保荷/卸荷）
保荷時間：0〜99秒可変
硬度測定範囲：QHV-5TPTA：8〜3000 HV；QHV-10/30/50TPTA：5〜3000 HV
最大試料高さ：110 mm（延長スリーブを外すと200 mm）
圧子中心から機械側壁までの距離：130 mm

光学系
対物レンズ：QHV-5TPTA — 20×（観察）、40×（測定）；QHV-10TPTA — 10×/40×；QHV-30/50TPTA — 10×/40×
接眼レンズ：10×
総合倍率例：QHV-5TPTA — 200×（観察）、400×（測定）；その他：100×/400×
測定分解能：QHV-5/10 — 0.025 μm；QHV-30/50 — 0.125 μm または 0.0625 μm

試験台と駆動
試験台昇降方式：手動 / 電動（ソフトウェア制御）
XY座標試台 — 100 × 100 mm；移動量 25 × 25 mm；分解能 0.01 mm
自動試台 — 312 × 225 mm；X方向移動 110 mm；Y方向 90 mm

電気・機械的パラメータ
光源：12 V / 20 W
電源：220 V 50 Hz
外形寸法（L × W × H）：500 × 330 × 660 mm
重量：55 kg

製品の利点

• 自動加荷・保荷・卸荷により、試験サイクルの一貫性を確保し、作業者の影響を低減。
• 高精細タッチスクリーン、マルチ言語表示、一発試験開始で迅速な操作が可能。
• 対物レンズ・圧子の自動切替により人的エラーを低減し、検査効率を向上。
• デジタル直接読み取りのビッカース硬度値、高精度で再現性に優れ、国標・ISOに準拠。
• データ記録、統計解析、印刷・アップロード機能により品質トレーサビリティと監査に対応。

特性 / 技術仕様

• シリーズ / 型式：QHV-5/10/30/50TPTA
• 適用試料：微小部品、薄板、箔、線材、めっき層、窒化層、ガラス、宝飾品、セラミックス
• 試験力範囲：0.2 kgf〜50 kgf（型式により異なる）
• 硬度範囲：5–3000 HV（型式により異なる）
• 光学倍率：観察・測定用対物レンズ（10×/20×、測定用40×など）
• 測定分解能：最小0.025 μm（型式依存）
• 最大試料高さ：110 mm（200 mmまで延長可能）
• インターフェース：Ethernet、Bluetooth、RS232
• 電源 / 光源 / 寸法 / 重量：220 V 50 Hz；12 V/20 W；500 × 330 × 660 mm；55 kg
