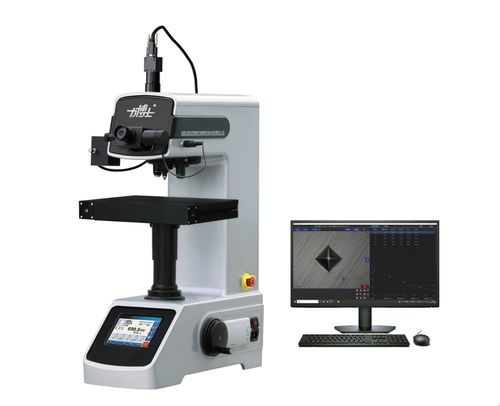

Macro Vickers硬度計 BHV seriesmicro Vickers卓上プレート用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- micro Vickers, macro Vickers
- 設置
- 卓上
- 製品用途
- セラミック用, コーティング, ガラス用, スチール ワイヤー用, プレート用
- その他の特徴
- デジタル式, 自動, PCTタッチスクリーン
- 積載量
最少: 0.2 kgf
最大: 50 kgf
- 有効高さ
110 mm, 200 mm
(4.3 in, 7.9 in)- 重量
55 kg
(121.3 lb)
詳細
製品概要
BHV-5/10/30/50TPTA型ヴィッカース硬度計は、金属材料および一部の非金属材料の微小〜大スケールのヴィッカース硬度試験に対応します。微小部品、薄板、金属箔、線材、薄い硬化層、電鍍層の測定が可能で、誘導加熱や浸炭処理による内部硬度を微細構造に従って評価できます。本機は光学・機械・電子を統合した構成で、信頼性の高い部品、タッチスクリーン操作、再現性のある測定を特徴とします。
詳細仕様
BHV-5TPTA — 試験力 (N): 1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.03 — 試験力 (kgf): 0.2、0.3、0.5、1、2、2.5、3、5 — スケール: HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
BHV-10TPTA — 試験力 (N): 2.942、4.903、9.807、19.61、24.52、29.42、49.03、98.07 — 試験力 (kgf): 0.3、0.5、1、2、2.5、3、5、10 — スケール: HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
BHV-30TPTA — 試験力 (N): 4.903、9.807、19.61、24.52、29.42、49.03、98.07、196、294.2 — 試験力 (kgf): 0.5、1、2、2.5、3、5、10、20、30 — スケール: HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
BHV-50TPTA — 試験力 (N): 9.807、19.61、24.52、29.42、49.03、98.07、196、294.2、490.3 — 試験力 (kgf): 1、2、2.5、3、5、10、20、30、50 — スケール: HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
共通パラメータと機能
試験力選択: タッチスクリーン
試験力の付与方法: 自動（ロード/保持/アンロード）
保持時間: 0〜99秒で調整可能
硬度測定範囲: BHV-5TPTA: 8〜3000 HV；BHV-10/30/50TPTA: 5〜3000 HV
試料最大高さ: 110 mm（延長スリーブ取り外し時200 mm）
圧子中心から機械壁までの距離: 130 mm
光学系 — 対物レンズ/接眼レンズ/総倍率: BHV-5: 20×（観察）、40×（測定）；接眼10×；総倍率 観察200×、測定400×。BHV-10: 観察10×、測定40×。BHV-30/50: 10×/40×等。
測定分解能: 最小0.025 μm（機種依存）；代替分解能: 0.0625 μm、0.125 μm
試験台昇降方式: 手動
試験台（XY） — 手動ステージ: 100 × 100 mm；ストローク 25 × 25 mm；分解能 0.01 mm
自動試験台: 312 × 225 mm；X移動 110 mm；Y移動 90 mm
光源: 12V/20W
電源: 220V 50Hz
外形寸法（L×W×H）: 500 × 330 × 660 mm
重量: 55 kg
適用範囲
微小金属部品、薄板、金属箔、線材、薄い硬化層、電鍍層、及びガラス、宝飾品、セラミックス等の高荷重法では測定困難な非金属材料のヴィッカース硬度試験に適します。
特長 / 技術仕様
BHV-5/10/30/50TPTA型ヴィッカース硬度計は、金属材料および一部の非金属材料の微小〜大スケールのヴィッカース硬度試験に対応します。微小部品、薄板、金属箔、線材、薄い硬化層、電鍍層の測定が可能で、誘導加熱や浸炭処理による内部硬度を微細構造に従って評価できます。本機は光学・機械・電子を統合した構成で、信頼性の高い部品、タッチスクリーン操作、再現性のある測定を特徴とします。
詳細仕様
BHV-5TPTA — 試験力 (N): 1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.03 — 試験力 (kgf): 0.2、0.3、0.5、1、2、2.5、3、5 — スケール: HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
BHV-10TPTA — 試験力 (N): 2.942、4.903、9.807、19.61、24.52、29.42、49.03、98.07 — 試験力 (kgf): 0.3、0.5、1、2、2.5、3、5、10 — スケール: HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
BHV-30TPTA — 試験力 (N): 4.903、9.807、19.61、24.52、29.42、49.03、98.07、196、294.2 — 試験力 (kgf): 0.5、1、2、2.5、3、5、10、20、30 — スケール: HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
BHV-50TPTA — 試験力 (N): 9.807、19.61、24.52、29.42、49.03、98.07、196、294.2、490.3 — 試験力 (kgf): 1、2、2.5、3、5、10、20、30、50 — スケール: HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
共通パラメータと機能
試験力選択: タッチスクリーン
試験力の付与方法: 自動（ロード/保持/アンロード）
保持時間: 0〜99秒で調整可能
硬度測定範囲: BHV-5TPTA: 8〜3000 HV；BHV-10/30/50TPTA: 5〜3000 HV
試料最大高さ: 110 mm（延長スリーブ取り外し時200 mm）
圧子中心から機械壁までの距離: 130 mm
光学系 — 対物レンズ/接眼レンズ/総倍率: BHV-5: 20×（観察）、40×（測定）；接眼10×；総倍率 観察200×、測定400×。BHV-10: 観察10×、測定40×。BHV-30/50: 10×/40×等。
測定分解能: 最小0.025 μm（機種依存）；代替分解能: 0.0625 μm、0.125 μm
試験台昇降方式: 手動
試験台（XY） — 手動ステージ: 100 × 100 mm；ストローク 25 × 25 mm；分解能 0.01 mm
自動試験台: 312 × 225 mm；X移動 110 mm；Y移動 90 mm
光源: 12V/20W
電源: 220V 50Hz
外形寸法（L×W×H）: 500 × 330 × 660 mm
重量: 55 kg
適用範囲
微小金属部品、薄板、金属箔、線材、薄い硬化層、電鍍層、及びガラス、宝飾品、セラミックス等の高荷重法では測定困難な非金属材料のヴィッカース硬度試験に適します。
特長 / 技術仕様
- モデル / シリーズ: BHV-5/10/30/50TPTA
- 荷重範囲: 機種により0.2〜50 kgf（上記N値に対応）
- 硬さスケール: 機種によりHV0.2〜HV50
- タッチスクリーンで荷重選択、圧痕長さを自動入力し試験力・保持時間・測定回数・硬度値を表示
- 自動の荷重付与/保持/解除
- 光学二重チャネルと光電/光検出による高倍率光学測定
- 機種依存で最小0.025 μmの測定分解能
- 試料最大高さ110 mm（延長スリーブ除去で200 mm）
- 高分解能のXYステージとオプションの自動試験台
- 電源: 220V 50Hz；光源: 12V/20W
- 外形寸法（L×W×H）: 500×330×660 mm；重量: 55 kg
