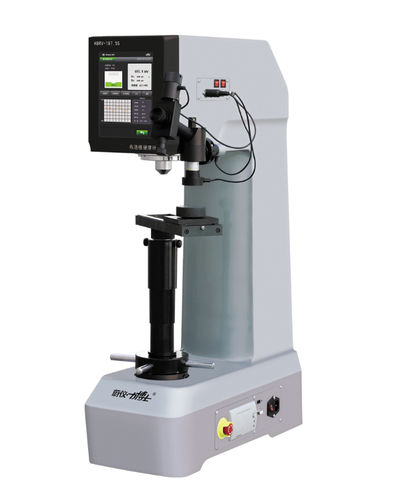

ロックウェル硬度計 HBRV-187.5S

ブリネルビッカース手動式

製品概要
HBRV-187.5S は、光学、機械、電気を統合した数値表示式のブリネル・ロックウェル・ビッカース硬度計です。1台でブリネル、ロックウェル、ビッカースの試験方式に対応します。マイクロコントローラ制御と電子的閉ループ加荷機構により、試験力の加荷、保持、解除を自動化します。圧痕の測定はマイクロメータ接眼鏡で行い、加荷および力制御は自動で実施されます。鋳造、冶金、鍛造、発電、研究機関向けに設計されています。

製品の利点

• 一台多機能：ブリネル、ロックウェル、ビッカースの各スケールを自動切替でサポート。
• 電子閉ループによる全自動加荷・保持・卸荷で人的誤差を低減。
• 8インチ高解像度タッチスクリーンでパラメータ設定、データ保存、履歴参照、硬度自動計算が可能。
• 内蔵プリンター、RS232、USB等の豊富なデータインターフェースを装備し、ローカル印刷や外部保存に対応。
• 2.5x/5x/10xの対物レンズと15x接眼レンズにより、37.5×〜150×の高倍率で精密な圧痕測定が可能。

詳細仕様
ブリネル総試験力：15.625、31.25、62.5、125、187.5 kgf（153.2、306.5、612.9、1226、1839 N）
ロックウェル試験力：60、100、150、15、30、45 kgf（588.4、980.7、1471、147.1、294.2、441.3 N）
ビッカース試験力：5、10、20、30、50、100 kgf（49.03、98.07、196.1、294.2、490.3、980.7 N）
ブリネル目盛：HBW5/125、HBW5/62.5、HBW2.5/187.5、HBW2.5/62.5、HBW2.5/31.25、HBW2.5/15.625
ロックウェル目盛：HRA、HRBW、HRC、HRD、HRFW、HRGW、HR15N、HR30N、HR45N、HR15TW、HR30TW、HR45TW
ビッカース目盛：HV5、HV10、HV20、HV30、HV50、HV100
試験硬さ範囲：ブリネル 8–653 HBW；ロックウェルは目盛により各種範囲；ビッカース 5–2990 HV
圧子仕様：硬質合金球 Φ1.588 mm、Φ2.5 mm、Φ5 mm；ダイヤモンド ロックウェル圧子；ダイヤモンド ビッカース圧子
倍率：37.5×、75×、150×（対物2.5x/5x/10x + 接眼15x）
硬度表示：タッチスクリーン表示、自動計算
サチュレーション時間：1〜60 s
試料最大高さ：ロックウェル 330 mm；ブリネル／ビッカース 285 mm
圧子中心から機械壁までの距離：200 mm
電源：AC 220V/50Hz
本体重量：100 kg
外形寸法（L×W×H）：570×270×900 mm

基本構成

• 1. 本体 — 硬度計 HBRV-187.5S（台湾）×1
• 2. 顕微鏡スタンド（照明付）×1
• 3. アタッチメントボックス（No.1）— スライド試料台 ×1
• 4. 小型平面試料台 ×1
• 5. 対物レンズ：2.5x、5x、10x — 各1個
• 6. 外部照明装置 ×1
• 7. プラスドライバー 5x75 ×1
• 8. マイナスドライバー 3x75 ×1
• 9. RS232通信ケーブル ×1
• 10. 電源コード ×1
• 11. 水平器 ×1
• 12. アタッチメントボックス（No.2）— デジタルマイクロメータ接眼 ×1
• 13. ビッカース ダイヤモンド圧子 ×1
• 14. ロックウェル ダイヤモンド圧子 ×1
• 15. 超硬球圧子 Φ1.5875 mm ×1
• 16. 超硬球圧子 Φ2.5、Φ5 — 各1個
• 17. 超硬鋼球 Φ1.5875 mm ×2（予備）
• 18. 超硬鋼球 Φ2.5、Φ5 — 各1個（予備）
• 19. 標準ロックウェル硬度ブロック 80–85 HRA ×1
• 20. 標準ロックウェル硬度ブロック 85–100 HRBW ×1
• 21. 標準ロックウェル硬度ブロック 60–70 HRC ×1
• 22. 標準ロックウェル硬度ブロック 40–50 HRC ×1
• 23. 標準ロックウェル硬度ブロック 20–30 HRC ×1
• 24. 標準ビッカース硬度ブロック 400–500 HV30 ×1
• 25. 標準ブリネル硬度ブロック 190–225 HBW2.5/187.5 ×1
• 26. 表面ロックウェル硬度ブロック 89–91 HR15N ×1
• 27. 表面ロックウェル硬度ブロック 42–54 HR30N ×1
• 28. 表面ロックウェル硬度ブロック 74–80 HR30N ×1
• 29. 表面ロックウェル硬度ブロック 70–82 HR30TW ×1
• 30. 六角レンチ 3 mm ×1
• 31. 印刷用紙 ×1
• 32. ヒューズ 2A ×2（予備）
• 33. 大型平面試料台 ×1
• 34. V型試料台 ×1
• 35. 防塵カバー ×1
• 36. 適合証明書 ×1
• 37. 取扱説明書 ×1
• 38. 梱包明細書 ×1

特長 / 技術仕様

• 型番：HBRV-187.5S
• ブランド：LaiZhou Weiyi Experimental Machinery Manufacture Co., Ltd.
• 対応試験法：Brinell、Rockwell、Vickers
• Brinell荷重：最大187.5 kgf；Brinell範囲 8–653 HBW
• Rockwell荷重とスケール：複数；HRA、HRBW、HRC、HRD、HRFW、HRGWおよび表面Rockwellスケールをサポート
• Vickers荷重：5–100 kgf；Vickers範囲 5–2990 HV
• 圧子タイプ：超硬球（1.588/2.5/5 mm）、ダイヤモンドRockwell、ダイヤモンドVickers圧子
• 光学倍率：37.5×、75×、150×（対物2.5x/5x/10x + 接眼15x）
• 表示と制御：8インチタッチスクリーン；マイクロコントローラ制御；電子閉ループ加荷
• 保持時間：1–60 s
• 最大試料高さ：Rockwell 330 mm；Brinell/Vickers 285 mm
• 電源：AC 220V/50Hz
• 重量（本体）：100 kg
• 寸法（L×W×H）：570×270×900 mm
