- Macro Vickers硬度計
- Laizhou Weiyi Experiment Machine Manufacturing Co., Ltd.

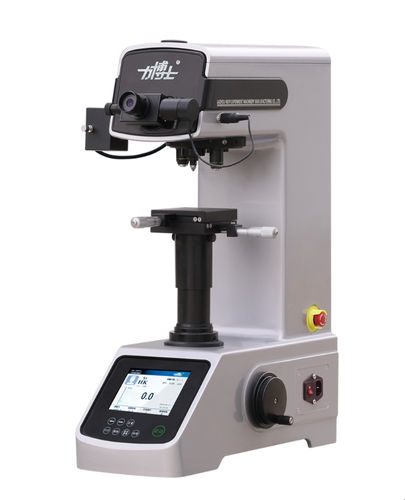

Macro Vickers硬度計 HV seriesmicro Vickers卓上薄板材料用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- micro Vickers, macro Vickers
- 設置
- 卓上
- 製品用途
- セラミック用, 小部品, ガラス用, 薄板材料用
- その他の特徴
- デジタル液晶表示, 自動, 印刷機能付き, PCTタッチスクリーン, 電子
- 規格
- ISO 6507
- 積載量
最少: 0.2 kgf
最大: 50 kgf
- 有効高さ
110 mm, 200 mm
(4.3 in, 7.9 in)- 幅
100 mm
(3.9 in)- 重量
55 kg
(121.3 lb)
詳細
製品概要
HV-5/10/30/50MPTA型ヴィッカース硬度計は、微小部品、薄板、金属箔、ワイヤ、薄い硬化層、電鋳被膜などの金属材料、およびガラス、宝飾品、セラミックス等の一部非金属材料の試験に適します。誘導硬化層や浸炭層など、微細構造に配慮した測定が可能です。HV-5/10MPTAは光機電一体の装置で、高倍率光学測定システム（光学二重チャネル）、光電検出および光学エンコーダ検出を備えています。タッチパネル操作により圧痕長さの自動入力が可能で、LCDには印加力、保持時間、測定回数、硬度値等が表示されます。
詳細仕様
試験力：
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1.961 N, 2.942 N, 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2.942 N, 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N, 98.07 N
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N, 98.07 N, 196 N, 294.2 N
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N, 98.07 N, 196 N, 294.2 N, 490.3 N
荷重制御：自動（加荷/保持/除荷）
ターレット：自動ターレット
保持時間：5〜60秒（5秒刻み）で調整可能
試験モード：HV/HK
試料最大高さ：110 mm（延長スリーブ取り外しで200 mm）
圧痕中心から本体壁までの距離：130 mm
接眼レンズ：10X
倍率オプション：200×400× / 100×400× / 100×200× / 100×200×（供給仕様による）
測定分解能：0.025 μm
ハロゲンランプ：12V/20W、明るさ調整、省エネ自動オフ
XYステージ：プラットフォーム 100 × 100 mm；移動量 25 × 25 mm；分解能 0.01 mm
電源：220V 50Hz
外形寸法・重量：500 × 330 × 660 mm；55 kg
特別構成：内蔵プリンタ、区域アラーム
準拠規格：GB/T 4340.2、ISO 6507、ASTM E92
基本構成
技術仕様
HV-5/10/30/50MPTA型ヴィッカース硬度計は、微小部品、薄板、金属箔、ワイヤ、薄い硬化層、電鋳被膜などの金属材料、およびガラス、宝飾品、セラミックス等の一部非金属材料の試験に適します。誘導硬化層や浸炭層など、微細構造に配慮した測定が可能です。HV-5/10MPTAは光機電一体の装置で、高倍率光学測定システム（光学二重チャネル）、光電検出および光学エンコーダ検出を備えています。タッチパネル操作により圧痕長さの自動入力が可能で、LCDには印加力、保持時間、測定回数、硬度値等が表示されます。
詳細仕様
試験力：
HV-5MPTA — HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5 — 1.961 N, 2.942 N, 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N
HV-10MPTA — HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10 — 2.942 N, 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N, 98.07 N
HV-30MPTA — HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30 — 4.903 N, 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N, 98.07 N, 196 N, 294.2 N
HV-50MPTA — HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50 — 9.807 N, 19.61 N, 24.52 N, 29.42 N, 49.03 N, 98.07 N, 196 N, 294.2 N, 490.3 N
荷重制御：自動（加荷/保持/除荷）
ターレット：自動ターレット
保持時間：5〜60秒（5秒刻み）で調整可能
試験モード：HV/HK
試料最大高さ：110 mm（延長スリーブ取り外しで200 mm）
圧痕中心から本体壁までの距離：130 mm
接眼レンズ：10X
倍率オプション：200×400× / 100×400× / 100×200× / 100×200×（供給仕様による）
測定分解能：0.025 μm
ハロゲンランプ：12V/20W、明るさ調整、省エネ自動オフ
XYステージ：プラットフォーム 100 × 100 mm；移動量 25 × 25 mm；分解能 0.01 mm
電源：220V 50Hz
外形寸法・重量：500 × 330 × 660 mm；55 kg
特別構成：内蔵プリンタ、区域アラーム
準拠規格：GB/T 4340.2、ISO 6507、ASTM E92
基本構成
- 1 — 本体：ヴィッカース硬度計 — 数量：1 — 原産地：台湾
- 2 — ヴィッカース圧子 — 数量：1
- 3 — 対物レンズ — 数量：2
- 4 — 付属品箱（10xデジタル測微接眼レンズ含む） — 数量：1
- 5 — 十字座標試験台 — 数量：1
- 6 — レベリング調整ネジ M10x25 — 数量：4
- 7 — 水平器 — 数量：1
- 8 — 六角棒レンチ 2.5 mm — 数量：1
- 9 — 六角棒レンチ 3 mm — 数量：1
- 10 — プラスドライバー 5×75 — 数量：1
- 11 — マイナスドライバー 5×75 — 数量：1
- 12 — 標準ヴィッカース硬度ブロック 700–800 HV1 — 数量：1
- 13 — 標準ヴィッカース硬度ブロック 400–600 HV0.2 — 数量：1
- 14 — 防塵カバー — 数量：1
- 15 — ヒューズ 2A — 数量：2
- 16 — ハロゲン電球 12V/20W（予備） — 数量：1
- 17 — 薄板クランプ台 — 数量：1
- 18 — 平口クランプ台 — 数量：1
- 19 — 細線保持ステージ — 数量：1
- 20 — 電源コード — 数量：1
- 21 — 適合証明書 — 数量：1
- 22 — 取扱説明書 — 数量：1
- 23 — 梱包明細書 — 数量：1
技術仕様
- 型式表示：HV-5/10/30/50MPTA（シリーズ）
- 試験力範囲：型式により1.961 N〜490.3 N
- プログラム可能な保持時間（5〜60秒）を備えた自動荷重制御
- 対物レンズ/圧子選択用自動ターレット
- 光学二重チャネル、光電検出および光学エンコーダ検出を備えた高倍率光学測定システム
- タッチパネル操作とLCD表示による力、時間、計数、硬度値の表示
- 測定分解能：0.025 μm
- ハロゲン照明 12V/20W、明るさ調整、節電モード
- XYステージ：100 × 100 mm、移動量 25 × 25 mm、分解能 0.01 mm
- 試験モード：HVおよびHK；規格：GB/T 4340.2、ISO 6507、ASTM E92
- 電源：220V 50Hz；外形寸法：500 × 330 × 660 mm；重量：55 kg
