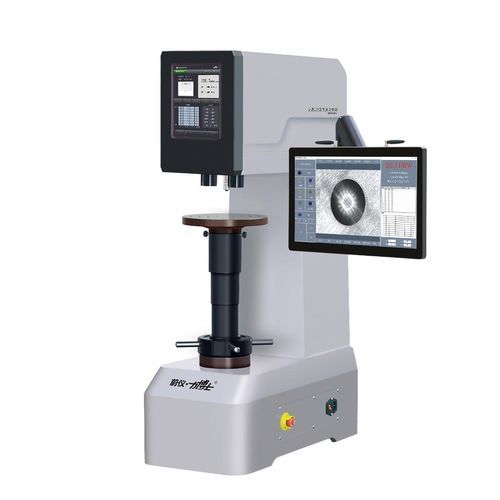

ブリネル硬度計 VHB3000-413

卓上鉄金属用プラスチック用

製品概要
VHB3000-413は、精密な機械的荷重システムとデジタル画像処理を統合した視覚式ブリネル硬度計です。カメラと専用ソフトを備え、圧痕を自動検出して従来の顕微鏡による手動読み取りを置き換え、操作の習熟度を低減するとともに測定データの客観性を向上させます。鋳鉄、鋼、非鉄金属、硬質プラスチック、ベークライトなどの硬度測定に適しています。安定した動作、直感的な操作、信頼性のある精度を備え、ハードウェアとソフトウェアの連動による優れたデータ管理機能により、工場の品質管理、試験室、研究機関での材料評価に適しています。

製品の特長

• 二重制御システム：オフライン時は8インチホスト画面が起動・加荷・保持・卸荷を自動制御；オンライン時は壁掛け式15.6インチ産業用タッチ一体機が測定を含む全工程を制御します。
• 自動測定：被測面を認識後、ロードボタンを押すと試験は全自動で完了し、システムが圧痕径を自動計測して硬度値を算出します。
• 上下限設定：合否判定用の硬度上限・下限を設定可能で、規格適合の即時確認が行えます。
• 多点データ解析：試験回数、群の最大/最小値、平均値などの多点統計を内蔵し、精度と効率を向上します。
• 多点トレンド曲線：測定点の硬度値を収集・統計解析し、自動でトレンド曲線を生成して分布や適合性を評価します。
• 三つの測定方法：
  • a. 自動測定：結果を自動生成。
  • b. 三点測定：圧痕の縁の3点で円をフィッティングして硬度を決定。
  • c. 四線測定：四方向の接線4本をフィッティングして硬度を決定。
• レポートヘッダーのカスタマイズ：データ表をエクスポートする際にヘッダー情報をカスタマイズ可能。
• 圧痕画像を含む柔軟なデータ出力：各データに対応する圧痕画像を含める、現在の画像のみ含める、画像を含めない等の選択が可能です。
• レポート形式：テストデータはExcelおよびWord形式で出力可能。

詳細仕様
VHB3000-413 視覚式ブリネル硬度計
試験力 (N): 306.3、612.9、980.7、1226、1839、2452、4903、7355、9807、14710、29420
試験力 (kgf): 31.25、62.5、100、125、187.5、250、500、750、1000、1500、3000
試験スケール: HBW10/3000、HBW10/1500、HBW10/1000、HBW10/500、HBW10/250、HBW10/125、HBW10/100、HBW5/750、HBW5/250、HBW5/125、HBW5/62.5、HBW2.5/187.5、HBW2.5/62.5、HBW2.5/31.25
硬度測定範囲: 8–650 HBW
荷重適用方法: 自動（加荷/保持/卸荷）
圧子仕様: φ10 mm、φ5 mm、φ2.5 mm 球状圧子
硬度読み取り: 15.6インチ産業用タッチ一体機（自動取得）；8インチホスト画面（D1、D2入力）
カメラ解像度: 3 MP
加荷方式: 電動加荷
倍率: 20X、40X
硬度分解能: 0.1 HBW
対物・圧子切替: 自動切替
保荷時間: 0–60 s
適用規格: GB/T 231.2、ISO 6506、ASTM E10
最大試料高さ: 280 mm
圧子中心から機械壁までの距離: 175 mm
電源: AC 220V / 50Hz
外形寸法（L×W×H）: 560 × 270 × 960 mm
重量: 約165 kg

技術的特徴 / 仕様

• 型番: VHB3000-413
• 機械的加重ユニットとデジタル画像処理を統合した視覚ベースのブリネル試験機
• カメラ＋専用ソフトで圧痕を自動検出
• 自動加荷・保荷・卸荷および自動径測定
• 最大3000 kgfまでの標準ブリネル荷重対応
• 複数のブリネルスケールをサポート
• 硬度測定範囲: 8–650 HBW
• 圧子: 10 mm、5 mm、2.5 mm 球状
• カメラ: 3 MP
• 表示/制御: 15.6" 産業用タッチ一体機（メイン）、8" ホスト画面（オフライン）
• 倍率: 20X、40X；分解能 0.1 HBW
• 自動対物/圧子切替；電動加荷機構
• 保荷時間調整 0–60 s；規格: GB/T 231.2、ISO 6506、ASTM E10
• 最大試料高さ 280 mm；圧子→壁 175 mm；電源 AC220V/50Hz
• 外形 560×270×960 mm；重量 ≈ 165 kg
