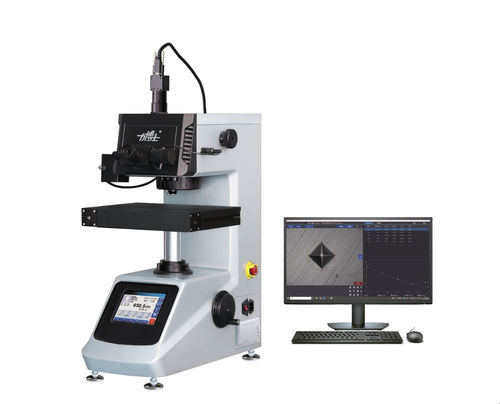

ヌープ/ビッカース硬度計 BHV-1000TPTA

micro Vickers卓上薄板材料用

製品概要
本画像処理型マイクロビッカース硬度計（型式 BHV-1000TPTA）は、機械、光学、コンピュータ技術を統合した装置です。自動対物レンズ・圧子切替、自動対角線長入力、硬度計算やデータ保存、表示、印刷、硬度換算の自動化を実現します。小型金属部品、薄片、金属箔、浸炭層、めっき層、窒化層、浸炭・シアン化処理層などのビッカースまたはクヌープ硬度測定や、宝飾品、セラミックス、ガラス等の非金属材料の測定に適します。高精度な測定、良好な再現性、極小の圧痕、試料への非破壊性が特長です。

主要機能

• 再現性のある試験フローを実現する自動対物レンズ・圧子タレット切替。
• コンピュータ画像測定による自動荷重の付加/保持/解除および自動硬度読み取り。
• カスタム押込み経路やプログラム可能な試験シーケンスを実現する高精度自動XYステージ。
• 浸炭層深さの自動計算および電子レポート生成。試験結果や画像のネットワーク転送に対応。

製品の利点

• マウス操作で扱えるソフト一体型の直感的な運用。
• プラグアンドプレイの配線ハーネスにより設置が簡便。
• ソフトによる作業台位置の電動調整で精密な水平出しが可能。
• 画像/ビデオ切替とシームレスなリアルタイムフォーカス制御。
• パノラマスキャンにより試料表面の概観を作成し、試験点を迅速に特定。
• 6種類の曲面補正オプションを備えたワンクリック表面補正で非平面試料の誤差を低減。
• 三方式の硬度換算、実時間結果曲線および統計解析を含む多次元データ解析。
• カスタマイズ可能な試験レポートと圧痕画像を伴う試験プロセスの再現。
• 試験タイプ、パラメータ、データ解析を定義できるカスタム試験プログラム機能。
• 精密スケール測定と測定データのリアルタイムでのレポート保存。

詳細仕様（表形式）
BHV-1000TPTA 半自動マイクロビッカース硬度計
ビッカース目盛: HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
試験力: 0.098, 0.2452, 0.4903, 0.9807, 1.961, 2.942, 4.904, 9.807 (N); 10, 25, 50, 100, 200, 300, 500, 1000 (gf)
試験力選択: 試験力選択ハンドルで選択、選択中の力は画面に表示
荷重制御: 自動（加荷/保持/除荷）
タレット（対物と圧子の切替）: 自動
硬度読取: コンピュータが圧痕画像を表示し自動測定を実行
保持時間: 0～99秒で調整可
試験モード: HV / HK (Vickers / Knoop)
硬度値範囲: 5–3000 HV
試料最大高さ: 105 mm
圧痕中心から機械側壁までの距離: 110 mm
光学測定系: 対物レンズ 10×（観察）、40×（測定）；総倍率 100×/400×；測定範囲 0–200 μm；目盛 0.025 μm
XY座標試台: 寸法 100 × 100 mm；ストローク 25 × 25 mm；分解能 0.01 mm
自動試台: 寸法 312 × 225 mm；X方向ストローク 110 mm；Y方向ストローク 90 mm
試台移動制御: 手動、電動およびPC制御（X/Y）
光源: 12V / 20W；PWM調光
省エネモード: 自動待機に入る時間設定可
電源: 220V 50Hz
外形寸法 (L×W×H): 525 × 330 × 620 mm
重量: 36 KG
適用規格: GB/T 4340.2；ISO 6507；ASTM E92

基本構成

• 本体: ビッカース硬度計（1台）
• ビッカース圧子（1個）
• 対物レンズ: 10×、40×（各1）
• 10× デジタルミクロメーター接眼レンズ
• 十字座標（XY）試台
• レベリング調整ネジ（M10x25）×4
• 水準器（1）
• 六角レンチ 2.5mm、3mm および プラス/マイナスドライバー
• 標準ビッカース硬度ブロック: 700–800 HV1（1）、400–600 HV0.2（1）
• 防塵カバー（1）
• ヒューズ 2A（予備）
• ハロゲン球 12V/20W（予備）
• 電源ケーブル（1）
• 薄片試台（1）
• 平口ペンチ（1）
• 細線用試台（1）
• 皿頭六角穴付きねじ M5x12（4、ステンレス）
• 大・小 Vブロック（各1）
• 適合証明書、取扱説明書、梱包明細書（各1）
• ビッカース自動平台（セット）
• コンピュータ（セット）
• ビッカース硬度測定システム（セット）

特性 / 技術仕様

• 型式: BHV-1000TPTA
• 測定種類: Vickers および Knoop
• 試験力: 10–1000 gf（複数段階） / 対応する N 値
• 硬度範囲: 5–3000 HV
• 光学倍率: 観察 100×；測定 400×
• 測定分解能: 光学目盛 0.025 μm；XY 分解能 0.01 mm
• 試料クリアランス: 最大試料高さ 105 mm；圧痕中心距離 110 mm
• 自動化: 自動荷重制御、タレット切替、自動画像測定およびレポート生成
• 電源: 220V 50Hz
• 規格: GB/T 4340.2、ISO 6507、ASTM E92
