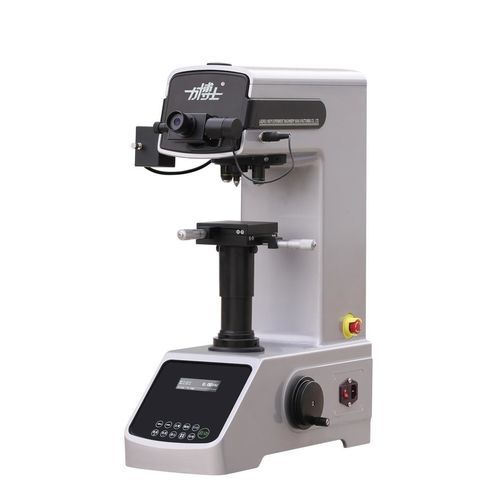

ヌープ/ビッカース硬度計 HV-5SPTA

micro Vickers卓上薄板材料用

製品概要
HV-5SPTAは、高倍率光学測定系と光電検出を統合した光機電一体型のマイクロビッカース硬度計です。微小部品、薄板、金属箔、めっき膜、ガラス、セラミックス、誘導硬化や浸炭などの表面硬化層の硬度試験に適しています。圧痕の測定はミクロメーター接眼鏡で手動測定を行いますが、装置は自動荷重・保持・解放を備え、研究機関や試験室での利用に対応します。

主な特徴

• 自動回転タレットおよび自動荷重／保持／解放制御
• 観察用10×、測定用40×の光学系、分解能（目盛）0.025 μm
• 対応ビッカース目盛：HV0.2～HV5、硬さ範囲5～3000 HV
• 試験荷重：1.961 N、2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.3 N
• 測定精度：硬さ換算誤差約3～5% HV
• 保持時間：1～60秒で可変
• インターフェース／オプション：内蔵プリンタ、RS232、Ethernet、USB、Bluetoothによりデータ出力・外部ソフト/MES連携が可能

詳細仕様
ビッカース目盛：HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
試験力（N）：1.961、2.942、4.903、9.807、19.61、24.52、29.42、49.3
光学系：観察用10×、測定用40×；目盛0.025 μm；総倍率 100×（観察）／400×（測定）
荷重制御：自動荷重、保荷、解除
硬さ読み取り：10×ミクロメーター接眼鏡による手動測定；換算誤差3～5% HV
保持時間：1～60秒可変
試料最大高さ：200 mm（保護カバー取り外し時；標準クリアランス110 mm）
圧痕中心から機械壁までの距離：130 mm
試験モード：HV / HK
硬さ値範囲：5～3000 HV
外形寸法（W×D×H）：500 × 330 × 660 mm
本体質量：55 kg
XYステージ：100 × 100 mm、ストローク25 × 25 mm、分解能0.01 mm
電源：AC 220 V / 50 Hz
タレット：自動タレット
照明：12 V / 20 W
特別機能：内蔵プリンタ、ゾーンアラーム

主要構成

• ビッカースインデンタ：1個
• クロスコーディネート試料台（XY）：1式
• 対物レンズ：20×、40×（各1、供給に応じて）
• 10×デジタルミクロメーター接眼鏡：1個
• 標準ビッカース硬度ブロック：700–800 HV1、400–600 HV5（付属）

技術仕様

• 型番：HV-5SPTA（シリーズ：HV-5/10/30/50TPTA を含む）
• 測定方式：光電検出を用いるマイクロビッカース光学測定
• 適用材料：微小部品、薄板、金属箔、めっき層、ガラス、セラミックス、表面硬化層
• 対応目盛：HV0.2～HV5
• 測定精度：換算誤差 約3～5% HV
• 荷重方式：自動荷重／保荷／解除
• 圧子測定：10×ミクロメーター接眼鏡で手動測定
• XYステージ：100 × 100 mm、ストローク25 × 25 mm、分解能0.01 mm
• 電源：AC 220 V、50 Hz；照明：12 V / 20 W
• 外形・重量：500 × 330 × 660 mm、55 kg
• オプション：内蔵プリンタ、RS232/Ethernet/USB/Bluetooth、ゾーンアラーム
