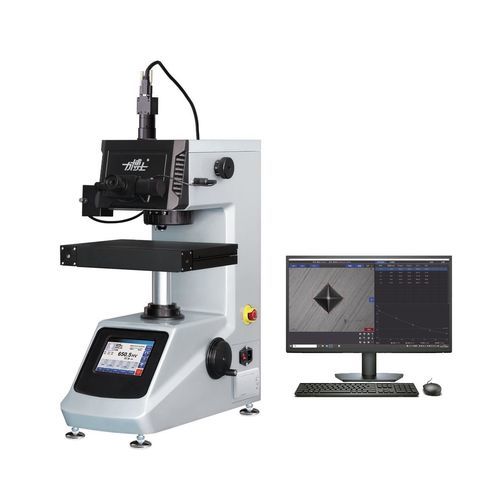

ヌープ/ビッカース硬度計 QHV-1000TPTAmicro Vickers卓上薄板材料用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- micro Vickers, ヌープ/ビッカース
- 設置
- 卓上
- 製品用途
- セラミック用, 小部品, ガラス用, 薄板材料用
- その他の特徴
- デジタル ディスプレイ, 自動, マイクロ, 印刷機能付き, イメージ分析付, 電子
- 規格
- ISO 6507
- 有効高さ
105 mm
(4.1 in)- 重量
36 kg
(79.4 lb)
詳細
製品概要 QHV-1000TPTAは、機械・光学・コンピュータ技術を統合した全自動のマイクロビッカース硬度計で、デジタル表示によるHV/HK硬さ試験を実現します。対物レンズおよび圧子の自動切替、画像からの対角線長自動入力、硬度計算、データ保存、表示、印刷、硬度換算を自動で行います。小型金属部品、薄片、金属箔、硬化層や表面処理（めっき、窒化、浸炭、シアン化）および低荷重での試験が必要な非金属材料（宝飾品、セラミックス、ガラス）に適しています。
主な機能概要 画像処理機能を備えたマイクロ硬度計で、高精度自動ステージによりオートフォーカス、自動載荷/保持/降荷、ポイントパターンのプログラム、レポート自動生成が可能です。試験結果や画像はエクスポートやネットワーク転送が可能で、ラボワークフローやQAに対応します。
製品の利点
詳細仕様（主要パラメータ） 型式：QHV-1000TPTA 全自動マイクロビッカース硬度計
ビッカーススケール：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
試験力（N）：0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807
試験力（gf）：10、25、50、100、200、300、500、1000
力の選択：ハンドルによる選択、現在の力を画面表示
荷重制御：自動（載荷/保荷/降荷）
ターレット：対物レンズ・圧子の自動切替
硬度読み取り：PC表示による画像自動計測
フォーカス：オートフォーカス
保持時間：0–99秒可変
試験モード：HV / HK（ビッカース / クヌープ）
硬度範囲：5–3000 HV
試料最大高さ：105 mm
圧痕中心から機械筐体壁までの距離：110 mm
光学測定系：対物10×（観察）、40×（測定）；総倍率 100×（観察）、400×（測定）；測定範囲 0–200 μm；目盛値 0.025 μm
XY座標ステージ：寸法 100×100 mm；ストローク 25×25 mm；分解能 0.01 mm
自動ステージ：寸法 312×225 mm；Xストローク 110 mm；Yストローク 90 mm
ステージ駆動方式：手動、電動、PC制御（X、Y、昇降）
光源：12V/20W、PWM調光
省エネモード：スタンバイ時間設定可
電源：220V 50Hz
外形寸法（L×W×H）：525×330×620 mm
重量：36 kg
適合規格：GB/T 4340.2；ISO 6507；ASTM E92
基本構成（付属品）
技術仕様
主な機能概要 画像処理機能を備えたマイクロ硬度計で、高精度自動ステージによりオートフォーカス、自動載荷/保持/降荷、ポイントパターンのプログラム、レポート自動生成が可能です。試験結果や画像はエクスポートやネットワーク転送が可能で、ラボワークフローやQAに対応します。
製品の利点
- 自動化運用：オートフォーカス、ターレット切替、自動圧痕画像計測により再現性を確保。
- 統合制御：PCベースのソフトウェアでマウス操作とレポート生成を実現。
- ステージ制御の柔軟性：X、Y、昇降は手動、電動、PC制御が可能。
- パノラマスキャン：試料表面をスキャンしてパノラマ画像を生成し、試験点を迅速に特定。
- 曲面補正：曲面測定誤差を低減する補正モードを搭載。
- 多次元解析：硬度換算方式、リアルタイムの結果曲線、統計解析。
- カスタム試験＆レポート：試験種別、パラメータ、データ形式をユーザー定義可能。
- 浸炭層解析：硬度閾値に基づく浸炭層深さの自動計算・表示。
- ネットワーク対応データ処理：自動計算、保存、印刷、電子レポート出力。
詳細仕様（主要パラメータ） 型式：QHV-1000TPTA 全自動マイクロビッカース硬度計
ビッカーススケール：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
試験力（N）：0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807
試験力（gf）：10、25、50、100、200、300、500、1000
力の選択：ハンドルによる選択、現在の力を画面表示
荷重制御：自動（載荷/保荷/降荷）
ターレット：対物レンズ・圧子の自動切替
硬度読み取り：PC表示による画像自動計測
フォーカス：オートフォーカス
保持時間：0–99秒可変
試験モード：HV / HK（ビッカース / クヌープ）
硬度範囲：5–3000 HV
試料最大高さ：105 mm
圧痕中心から機械筐体壁までの距離：110 mm
光学測定系：対物10×（観察）、40×（測定）；総倍率 100×（観察）、400×（測定）；測定範囲 0–200 μm；目盛値 0.025 μm
XY座標ステージ：寸法 100×100 mm；ストローク 25×25 mm；分解能 0.01 mm
自動ステージ：寸法 312×225 mm；Xストローク 110 mm；Yストローク 90 mm
ステージ駆動方式：手動、電動、PC制御（X、Y、昇降）
光源：12V/20W、PWM調光
省エネモード：スタンバイ時間設定可
電源：220V 50Hz
外形寸法（L×W×H）：525×330×620 mm
重量：36 kg
適合規格：GB/T 4340.2；ISO 6507；ASTM E92
基本構成（付属品）
- 本体：QHV-1000TPTA（1 台）
- ビッカース圧子（1）
- 対物：10×、40× 各1
- 10× デジタルマイクロメータ接眼（1）
- 十字座標試験台（1）
- レベリングネジ M10×25（4）
- 水準器（1）
- 六角レンチ 2.5 mm、3 mm（各1）
- ドライバー：プラス 5×75、マイナス 4×75
- 基準ビッカースブロック：700–800 HV1（1）、400–600 HV0.2（1）
- 防塵カバー（1）
- ヒューズ 2A（2）および予備ハロゲンランプ 12V/20W（1）
- 電源コード（1）
- 薄片試験テーブル（1）
- 平口ペンチおよび細線スタンド（各1）
- 埋め込み皿頭ネジ M5×12（4、ステンレス）
- 大・小 Vブロック（各1）
- 適合証明書、取扱説明書、梱包明細書（各1）
- ビッカース自動プラットフォーム、コンピュータ、測定システム（各1 セット）
技術仕様
- 型式：QHV-1000TPTA
- 測定方式：Vickers（HV）および Knoop（HK）
- 力の範囲：10–1000 gf（8 段選択）／対応する N 値
- 自動機能：載荷/保荷/降荷、ターレット切替、オートフォーカス、自動圧痕イメージ測定、レポート生成
- 光学倍率：観察 100×；測定 400×
- 測定範囲と分解能：0–200 μm；目盛 0.025 μm
- XYステージ精度：分解能 0.01 mm；指定されたストローク
- データ処理：自動計算、保存、表示、印刷、硬度換算、電子レポート生成、ネットワーク転送
- 電源：220V 50Hz
- 外形寸法・重量：525×330×620 mm；36 kg
- 準拠規格：GB/T 4340.2、ISO 6507、ASTM E92
