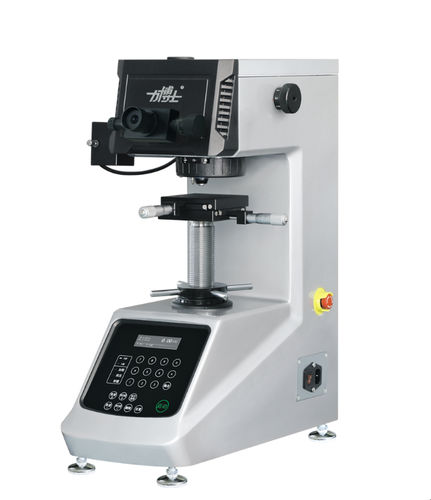

Micro Vickers硬度計 HVA-1000T

卓上自動マイクロ

製品概要
HVA-1000T は、機械、光学、コンピュータ技術を統合したベンチトップ型のマイクロビッカース硬さ試験機です。小型金属部品、薄片、金属箔、電鍍層、窒化層、浸炭層などの硬化層や、宝飾品、セラミックス、ガラスなどの非金属材料の硬さ測定に適しています。測定はミクロ目視による手動での圧痕測定に対応し、オプションの自動化や画像処理ソフトにより研究・品質管理の作業を効率化できます。

主な機能 / オプション

• 型式：HVA-1000T
• オートタレット：未装備（–）
• 硬さ値読み取り：キー入力
• 高精度XY座標ステージ：付属
• クヌープ圧子（オプション）：対応可
• ヴィッカース測定ソフト（CCD画像処理）：オプション

主な技術仕様
ヴィッカース目盛：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
試験力：0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807 N（10、25、50、100、200、300、500、1000 gf）
試験力選択：試験力選択ハンドルを回転して選択、選択力は画面表示
負荷制御：自動（加圧／保持／除荷）
保持時間：0～60 秒（1 秒刻み）で調整可
試験モード：HV / HK
硬さ範囲：5～3000 HV、示値誤差 3～5% HV
試料最大高さ：110 mm（圧痕中心から本体壁までの距離 110 mm）
光学測定系：対物レンズ 10×（観察）、40×（測定）；総倍数 100×（観察）、400×（測定）；目盛値 0.025 μm
圧痕測定範囲：0～200 μm
XYステージ：寸法 100 × 100 mm、走行 25 × 25 mm、分解能 0.01 mm
光源：12 V / 20 W、光量調整可
省エネモード：自動スタンバイ設定可
電源：220 V 50 Hz、消費電力 100 W
外形寸法・重量：525 × 330 × 620 mm、重量 36 kg
適合規格：GB/T 4340.2、ISO 6507、ASTM E92

基本構成（標準付属品）

• 本体：ヴィッカース硬さ試験機 — 数量：1
• ヴィッカース圧子 — 数量：1
• 対物レンズ：10×、40× — 各1
• 付属品箱（10×ミクロメータ接眼を含む） — 数量：1
• 十字座標試験台（XY） — 数量：1
• レベリングねじ M10×25 — 数量：4
• 水平器 — 数量：1
• 六角レンチ 2.5 mm — 数量：1
• 六角レンチ 3 mm — 数量：1
• ＋ドライバー 5×75 — 数量：1
• −ドライバー 5×75 — 数量：1
• 標準ヴィッカース硬さブロック 700–800 HV1 — 数量：1
• 標準ヴィッカース硬さブロック 400–600 HV0.2 — 数量：1
• 防塵カバー — 数量：1
• ヒューズ 2 A — 数量：2（予備）
• ハロゲン球 12 V/20 W — 数量：1（予備）
• 電源コード — 数量：1
• 適合証明書 — 数量：1
• 取扱説明書 — 数量：1
• 梱包明細書 — 数量：1

特長 / 仕様（概要）

• 型式：HVA-1000T
• 試験目盛：HV0.01–HV1
• 試験力：0.098–9.807 N（10–1000 gf）
• 光学倍率：観察 100× / 測定 400×
• 目盛値：0.025 μm
• 圧痕測定範囲：0–200 μm
• XYテーブル 走行/分解能：25 × 25 mm / 0.01 mm
• 最大試料高さ：110 mm
• 光源：12 V / 20 W 調光可
• 電源：220 V 50 Hz、100 W
• 寸法 / 重量：525 × 330 × 620 mm / 36 kg
• 適合規格：GB/T 4340.2、ISO 6507、ASTM E92
