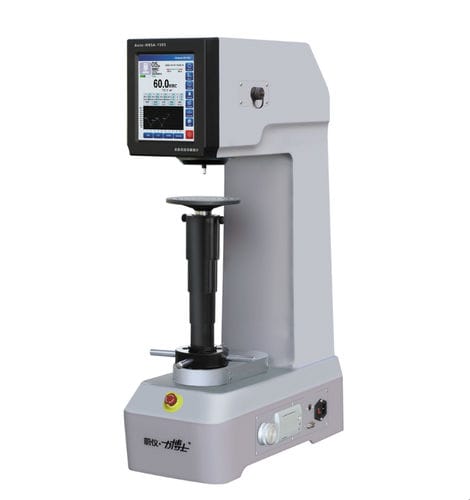

ロックウェル硬度計 Auto-HRSA-150S

卓上器具用テストベンチ用

製品概要
Auto-HRSA-150S は、高精度な全自動ロックウェル硬度計で、光学・電気・機械を高度に統合し、8インチのタッチスクリーンHMIを搭載しています。ロックウェルおよび表面ロックウェルの試験をフルオートで実行でき、冶金、機械、航空・自動車、金型製造、熱処理、検査機関、研究機関などでの使用を想定した材料硬度試験および品質管理の標準装置です。

製品の主な特長

• ワンクリック試験：ワンボタン操作で試料台が最適位置まで上昇し自動試験を開始。試験終了後は所定距離下降して素早いポイント切替を実現し、測定効率と成功率を向上させます。
• 試料台の昇降方式が2種類：ハンドホイールによる手動昇降と電動アクチュエータによる電動昇降（手動はハンドホイール、電動はノブ回転で操作）。
• 無段変速昇降試料台：側面ノブの回転で上昇/下降速度を無段階に調整。回転角により速度を決定しプリセット可能。
• 硬度試験範囲の設定：上限・下限を設定でき、結果は合格（黒）/不合格（赤）で表示し直感的に判定可能。
• 荷重工程時間監視：試料がない状態や誤ってスタートされた場合の空荷 timeout 保護により加荷を停止し機器を保護します。
• 初期試験力プログレスバー：手動操作時に圧子が試料に接触すると画面に初期試験力の進捗バーを表示し、過大な初期力付加による誤差を防ぎます。
• 3種の硬度換算基準：国内（中国）・欧州・米国の換算基準を内蔵し、換算値を測定結果と併記表示します。
• 多点試験データ解析：多点試験の回数、最大/最小、平均、標準偏差をリアルタイムに解析し、精度と効率を向上させます。
• 多点試験折れ線グラフ：多点試験のリアルタイム折れ線表示。硬度限界の設定が可能で、未設定時は縦軸を自動スケーリングします。
• ネットワーク対応：Ethernet によるクラウド接続でデータの遠隔共有や履歴取得が可能。欠陥特定や工程補正に役立ちます。
• リアルタイムおよび履歴データのアップロード：Bluetooth でスマートフォンへ、Ethernet で PC へアップロード可能。ポイント単位またはグループ単位を選択可能。
• 試験データ印刷：本体プリンタまたは Bluetooth プリンタで印刷、もしくは PC へエクスポートして印刷可能。

詳細仕様
目盛：標準ロックウェル：HRA、HRBW、HRC、HRD、HREW、HRFW、HRGW、HRHW、HRKW、HRLW、HRMW、HRPW、HRRW、HRSW、HRVW；表面ロックウェル：HR15N、HR30N、HR45N、HR15TW、HR30TW、HR45TW、HR15WW、HR30WW、HR45WW、HR15XW、HR30XW、HR45XW、HR15YW、HR30YW、HR45YW。
試験力：標準ロックウェル：60 kgf（588.4 N）、100 kgf（980.7 N）、150 kgf（1471 N）；表面ロックウェル：15 kgf（147.1 N）、30 kgf（294.2 N）、45 kgf（441.3 N）。
荷重制御：荷重の自動加荷、保持、除荷。
試料台昇降：手動ハンドホイールおよび電動昇降。
表示：8インチタッチスクリーン。
硬度分解能：0.1 HR。
保持時間：0～99 秒。
最大試料高さ：320 mm（保護カバーを取り外す必要あり；先に225 mm を取り外す）。
圧子中心から機体壁までの距離：200 mm。
データ出力：本体プリンタおよび RS232 インターフェース。
硬度換算基準：ASTM E140-12BE、ISO 18265-2013、GB/T1172。
システム言語：12 言語。
付属試験台：大平試験台、小平試験台、V 型治具。
本体重量：105 kg。
電源：AC 220V/50Hz。
外形寸法（L × W × H）：580 × 270 × 870 mm。
適用規格：GB/T 230、ISO 6508、ASTM E18。

基本構成（付属品）

• 本体：デジタル全自動ロックウェル硬度計 Auto-HRSA-150S、原産地：台湾、数量：1 台。
• 付属品箱：ダイヤモンドロックウェル圧子、数量：1 点。
• 超硬球圧子および超硬鋼球（予備）：φ1.5875 mm（超硬圧子 1 個、超硬鋼球予備 2 個）、φ3.175 mm（超硬圧子 1、予備 2）、φ6.35 mm（超硬圧子 1、予備 2）、φ12.7 mm（超硬圧子 1、予備 2）。
• 標準ロックウェル硬度ブロック（較正用）：80–85 HRA（1）、85–100 HRBW（1）、60–70 HRC（1）、40–50 HRC（1）、20–30 HRC（1）。
• 表面ロックウェル硬度ブロック：89–91 HR15N（1）、42–54 HR30N（1）、74–80 HR30N（1）、70–82 HR30TW（1）。
• 六角レンチ：3 mm、2.5 mm、2 mm、1.5 mm。
• 印字用紙：1、ヒューズ 2A：2（予備）、水平器：1。
• 試験台：大平台（1）、小平台（1）、V 型治具（1）；防塵カバー（1）；電源コード（1）。
• 添付書類：適合証明書（1）、取扱説明書（1）、梱包明細書（1）。

技術仕様

• 型式：Auto-HRSA-150S
• 測定目盛：複数のロックウェルおよび表面ロックウェル目盛（詳細仕様参照）
• 試験力：15 kgf～150 kgf の標準および表面範囲
• 表示：8インチタッチスクリーン
• 分解能：0.1 HR
• データ出力：本体プリンタ、RS232；Bluetooth および Ethernet アップロード対応
• 試料台昇降：手動および電動（ノブによる無段階制御）
• 最大試料高さ：320 mm（保護カバー取り外し時）
• 重量：105 kg
• 電源：AC 220V/50Hz
• 寸法：580 × 270 × 870 mm
• 規格：GB/T 230、ISO 6508、ASTM E18；硬度換算：ASTM E140-12BE、ISO 18265-2013、GB/T1172
