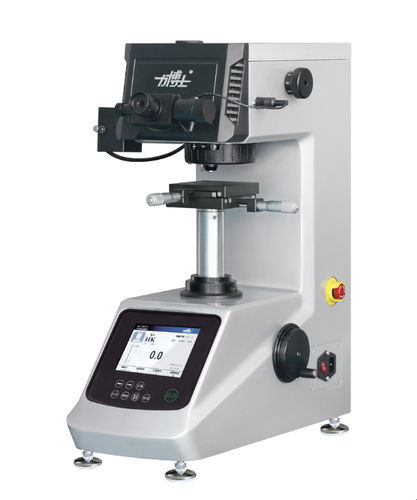

ヌープ/ビッカース硬度計 HV-1000MPTA

micro Vickers卓上薄板材料用

製品概要
HV-1000MPTA は、微小金属部品、薄片、金属箔、窒化・浸炭・めっきなどの表面処理層、ジュエリー・セラミックス・ガラス等の非金属材料のビッカースおよびクヌープ硬さ試験に対応する顕微硬度計です。自動荷重（荷重/保持/解除）、物鏡・圧子の自動切替を備え、CCD とソフトを接続すると画像処理型の顕微硬度計として結果や画像のネットワーク転送が可能です。

詳細仕様
型式：HV-1000MPTA
ビッカース目盛：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
試験力：10、25、50、100、200、300、500、1000 gf（0.098–9.807 N）
荷重制御：自動（荷重/保持/解除）；保持時間 1〜60 秒（5 秒刻み）調整可
試験モード：HV / HK（ビッカース／クヌープ）
硬さ範囲：5〜3000 HV（マイクロメータ測定値を入力して算出）
試料最大高さ（圧痕中心〜機体壁の距離）：110 mm
光学測定：対物 10×（観察）／40×（測定）；目盛 0.025 μm；総倍 100×／400×；測定範囲 0〜200 μm
XYステージ：サイズ 100 × 100 mm；移動量 25 × 25 mm；分解能 0.01 mm
光源：12V/20W ハロゲン（PWM 調光）
電源：220V 50Hz、消費電力 100W；外形 525 × 330 × 620 mm；重量 36 kg
規格：GB/T 4340.2-2012、ISO 6507-2、ASTM E384 / ASTM E92

基本構成（付属品と内容）

• 本体 — マイクロビッカース硬度計 — 数量：1
• ビッカース圧子 — 数量：1
• 対物レンズ 10×、40× — 各 1
• 付属品箱（以下の項目を含む）
• 10× デジタル測微アイピース — 数量：1
• 十字座標試験台 — 数量：1
• レベリングねじ M10x25 — 数量：4
• 水平器 — 数量：1
• 六角レンチ 2.5 mm、3 mm — 各 1
• プラス/マイナスドライバー 5x75 — 各 1
• 標準ビッカース硬さ块：700–800 HV1、400–600 HV0.2 — 各 1
• 防塵カバー、ヒューズ 2A ×2、予備ハロゲンランプ 12V/20W、電源コード — 指定どおり
• 薄片ステージ、平口プライヤ、細線用ホルダー、大・小 Vブロック — 指定どおり
• 適合証明書、取扱説明書、梱包明細書 — 各 1

オプション付属品

• 追加校正硬さブロック（他レンジ）
• CCD 画像処理システム（ソフトウェア含む）

技術仕様

• 型式：HV-1000MPTA
• 目盛：HV0.01–HV1
• 試験力：10–1000 gf（0.098–9.807 N）
• 自動機能：荷重/保持/解除、物鏡・圧子の自動タレット切替
• 光学精度：目盛 0.025 μm；測定範囲 0–200 μm；測定最大 400×
• XY ステージ移動/分解能：25 × 25 mm；0.01 mm
• 試料クリアランス：最大高さ 110 mm
• 光源：12V/20W ハロゲン、PWM 調光
• 電源：220V 50Hz、100W
• 外形寸法・重量：525 × 330 × 620 mm；36 kg
• 規格：GB/T 4340.2-2012、ISO 6507-2、ASTM E384 / ASTM E92
• 特長：内蔵プリンタ（オプション）、ゾーンアラーム、CCD 接続時の画像処理機能
