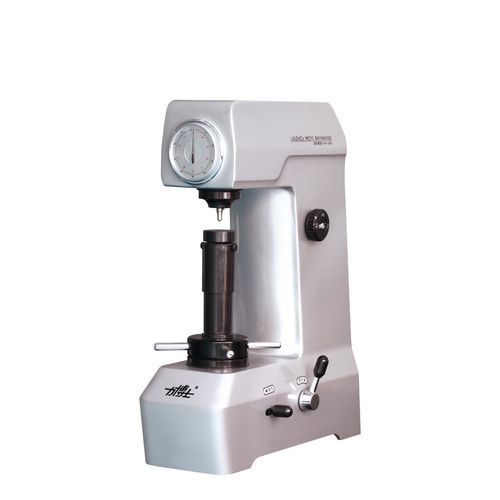

ロックウェル硬度計 HR-45A

手動式卓上表面

I. 製品概要
HR-45A表面ロックウェル硬度計は、機械式レバーとおもりによる荷重システムで荷重を正確に印加する高精度な機械式硬度試験機です。周囲の温湿度管理と試料の標準化された前処理を重視しており、高い安定性を要求する試験室および生産現場に適し、金属材料の表面硬度の精密測定に向いています。

II. 詳細仕様
初期試験荷重: 29.42 N (3 kgf)
総試験荷重: 147.1 N (15 kgf)、294.2 N (30 kgf)、441.3 N (45 kgf)
圧子仕様: ダイヤモンド円錐圧子 (α = 120°、先端半径 R = 0.2 mm) および鋼球圧子 (直径 Φ1.588 mm)
試験片最大高さ: 送りねじガード装着時 100 mm / ガードなし 170 mm
圧痕中心から本体までの距離: 128 mm
外形寸法 (W×D×H): 500×225×640 mm
正味重量: 60 kg
適用規格: GB/T 230、ISO 6508、ASTM E18

III. 基本構成
1. ロックウェル硬度計 — 単位: 台 — 数量: 1 — 備考: HR-45A
2. 大型平面作業台 — 単位: 個 — 数量: 1
3. 小型平面作業台 — 単位: 個 — 数量: 1
4. V字型作業台 — 単位: 個 — 数量: 1
5. 表面用ダイヤモンド円錐圧子 — 単位: 個 — 数量: 1 — 備考: 120°
6. ロックウェルB圧子 — 単位: 個 — 数量: 1 — 備考: Φ1.588 mm
7. 表面用ロックウェル硬度校正ブロック — 単位: 個 — 数量: 1 — 備考: 71-82 HR30T
8. 表面用ロックウェル硬度校正ブロック — 単位: 個 — 数量: 1 — 備考: 75-80 HR30N
9. 表面用ロックウェル硬度校正ブロック — 単位: 個 — 数量: 1 — 備考: 42-50 HR30N
10. 表面用ロックウェル硬度校正ブロック — 単位: 個 — 数量: 1 — 備考: 88-91 HR15N
11. 小型ドライバー — 単位: 本 — 数量: 1
12. 大型ドライバー — 単位: 本 — 数量: 1
13. 防塵カバー — 単位: 個 — 数量: 1
14. 水平器 — 単位: 個 — 数量: 1
15. 付属品箱 — 単位: 個 — 数量: 1
16. 取扱説明書 — 単位: 冊 — 数量: 1
17. 合格証 — 単位: 份 — 数量: 1
18. 梱包明細書 — 単位: 份 — 数量: 1

IV. 特長 / 仕様

• 駆動方式: 機械式レバーとおもりシステムにより、正確で安定した荷重印加を実現。
• 適用範囲: 金属材料の表面ロックウェル硬度試験に適し、試験室および生産現場で使用可能。
• 総試験荷重: 15 kgf / 30 kgf / 45 kgf (147.1 N、294.2 N、441.3 N)。
• 初期試験荷重: 3 kgf (29.42 N)。
• 圧子オプション: ダイヤモンド円錐 (120°、R = 0.2 mm) および Φ1.588 mm 鋼球。
• 試験片最大高さ: ガード有り 100 mm / ガード無し 170 mm。
• 圧痕中心から本体までの距離: 128 mm、サンプルの位置決めが容易。
• 外形寸法・重量: 500×225×640 mm、正味重量約60 kg。
• 規格: GB/T 230、ISO 6508、ASTM E18 に準拠。
