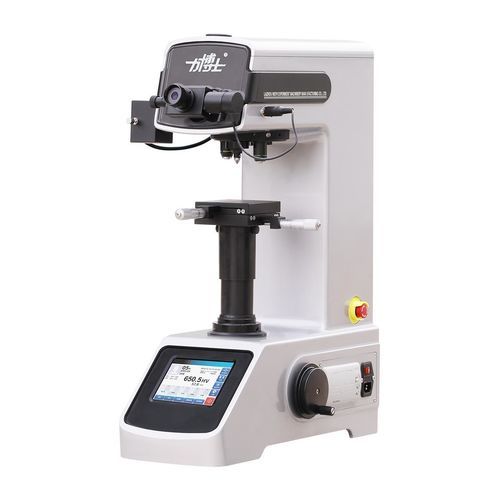

ビッカース硬度計 HV series卓上ガラス用セラミック用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ビッカース
- 設置
- 卓上
- 製品用途
- セラミック用, ガラス用
- その他の特徴
- デジタル ディスプレイ, 自動, 電動式, 印刷機能付き, PCTタッチスクリーン, XY位置テーブル, 電子
- 積載量
最少: 0.2 kgf
最大: 50 kgf
- 有効高さ
110 mm, 200 mm
(4.3 in, 7.9 in)- 幅
100 mm
(3.9 in)- 重量
55 kg
(121.3 lb)
詳細
製品概要
HV-5/10/30/50TPTA シリーズは、機械、光学、コンピュータのサブシステムを統合したビッカース硬度計です。HV-5TPTA、HV-10TPTA、HV-30TPTA、HV-50TPTA の各モデルは試験力範囲 1.961 N ～ 490.3 N をカバーし、薄板、金属箔、線材、めっき層、窒化層やガラス、宝飾品、セラミックスなどの非金属材料の試験に適しています。自動荷重サイクル、目盛り付マイクロメーター接眼による手動測定、データ出力およびシステム連携用の複数インターフェースを備えます。
製品の利点
詳細仕様（表）
製品モデル：HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
試験力 (HV-5TPTA)：1.961 N、2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N (0.2 kgf、0.3 kgf、0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf)
目盛 (HV-5TPTA)：HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
試験力 (HV-10TPTA)：2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N (0.3 kgf、0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf)
目盛 (HV-10TPTA)：HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
試験力 (HV-30TPTA)：4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N、196 N、294.2 N (0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf、20 kgf、30 kgf)
目盛 (HV-30TPTA)：HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
試験力 (HV-50TPTA)：9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N、196 N、294.2 N、490.3 N (1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf、20 kgf、30 kgf、50 kgf)
目盛 (HV-50TPTA)：HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
荷重制御：自動（加荷／保持／卸荷）
保持時間：0～60 秒 可変
タレット方式：自動タレット
試料最大高さ：110 mm（延長スリーブ取り外し時 200 mm）
圧子中心から機械壁までの距離：130 mm
試験台昇降方式：手動
光学系：対物レンズ（10×/20×/40×）、接眼 10×；構成により最大 400× の総合倍率
測定分解能：0.025 μm（表）／一部モードで表示分解能 0.0625 μm
試験ステージ：XY座標ステージ 100 × 100 mm、ストローク 25 × 25 mm、分解能 0.01 mm
照明：12 V / 20 W
電源：220 V 50 Hz
外形寸法：500 × 330 × 660 mm
重量：55 kg
特性／技術仕様
HV-5/10/30/50TPTA シリーズは、機械、光学、コンピュータのサブシステムを統合したビッカース硬度計です。HV-5TPTA、HV-10TPTA、HV-30TPTA、HV-50TPTA の各モデルは試験力範囲 1.961 N ～ 490.3 N をカバーし、薄板、金属箔、線材、めっき層、窒化層やガラス、宝飾品、セラミックスなどの非金属材料の試験に適しています。自動荷重サイクル、目盛り付マイクロメーター接眼による手動測定、データ出力およびシステム連携用の複数インターフェースを備えます。
製品の利点
- 自動化：自動対物／圧子切替およびモーター式タレットによる自動荷重／保持／解除シーケンス。
- 測定と計算：タッチスクリーンでの圧痕対角線入力、硬度の自動計算、測定回数管理、換算機能。
- データ接続：内蔵プリンター、RS‑232、Ethernet、USB、Bluetooth による数値／文字データの転送およびホストソフトウェアや MES との連携。
- 光学系：10×/20×/40× の対物レンズと10×接眼を持つ二重光学チャネル、構成により最大400×までの測定倍率。
- 多言語操作：ラボや生産環境での使用に適した多言語インターフェース。
詳細仕様（表）
製品モデル：HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
試験力 (HV-5TPTA)：1.961 N、2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N (0.2 kgf、0.3 kgf、0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf)
目盛 (HV-5TPTA)：HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
試験力 (HV-10TPTA)：2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N (0.3 kgf、0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf)
目盛 (HV-10TPTA)：HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
試験力 (HV-30TPTA)：4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N、196 N、294.2 N (0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf、20 kgf、30 kgf)
目盛 (HV-30TPTA)：HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
試験力 (HV-50TPTA)：9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N、196 N、294.2 N、490.3 N (1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf、20 kgf、30 kgf、50 kgf)
目盛 (HV-50TPTA)：HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
荷重制御：自動（加荷／保持／卸荷）
保持時間：0～60 秒 可変
タレット方式：自動タレット
試料最大高さ：110 mm（延長スリーブ取り外し時 200 mm）
圧子中心から機械壁までの距離：130 mm
試験台昇降方式：手動
光学系：対物レンズ（10×/20×/40×）、接眼 10×；構成により最大 400× の総合倍率
測定分解能：0.025 μm（表）／一部モードで表示分解能 0.0625 μm
試験ステージ：XY座標ステージ 100 × 100 mm、ストローク 25 × 25 mm、分解能 0.01 mm
照明：12 V / 20 W
電源：220 V 50 Hz
外形寸法：500 × 330 × 660 mm
重量：55 kg
特性／技術仕様
- シリーズ：HV-5TPTA、HV-10TPTA、HV-30TPTA、HV-50TPTA。
- 適用材料：微小金属部品、薄板、金属箔、線材、めっき層、窒化層、ガラス、宝飾品、セラミックス。
- インターフェース：Ethernet、Bluetooth、RS‑232、USB、内蔵プリンターによるデータ出力とシステム連携。
- 自動化：自動タレット、自動荷重／保持／卸荷サイクル。
- 測定方式：接眼（ミクロメーター）による手動測定、タッチ入力と自動硬度計算。
- 光学：二重光学チャネル、交換可能な対物レンズ；倍率と分解能は構成に依存。
- 標準荷重とスケール：モデルにより HV0.2 から HV50 まで対応。
- 電源・寸法：220 V 50 Hz；500 × 330 × 660 mm；約 55 kg。
