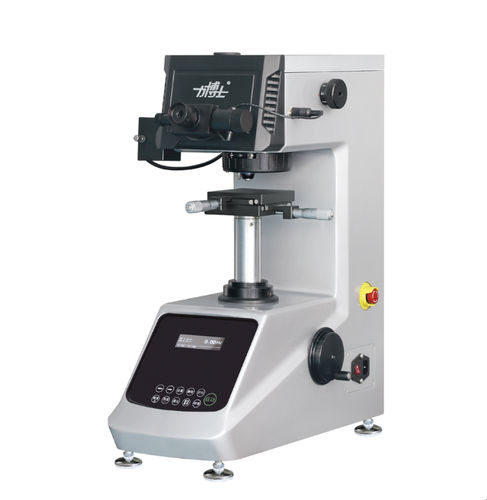

ビッカース硬度計 HV-1000SPTA

ヌープ/ビッカースmicro Vickers卓上

製品概要
本マイクロビッカース硬度計（モデル HV-1000SPTA / SPA / STA / SA）は、GB/T 4340.2-2012、ISO 6507-2 および ASTM に準拠して設計されています。機械、光学、コンピュータ技術を統合し、自動荷重制御、対物レンズ／圧子の切替、硬度計算、データ保存、表示、印字が可能です。微小金属部品、薄片、金属箔、表面硬化層や宝飾、セラミックス、ガラス等の非金属試料の Vickers／Knoop 試験に対応します。

詳細仕様

• モデル：HV-1000SPTA / SPA / STA / SA
• 測定スケール：HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1（対角測定範囲 0–200 μm）
• 試験力：10、25、50、100、200、300、500、1000 gf（0.098 N ～ 9.807 N）
• 力の選択：手動ハンドル；選択力は画面表示
• 荷重制御：自動（ロード／ホールド／アンロード）；ホールド時間 1–60 s（5 s 刻み）
• タレット：自動（SPTA/STA）または手動（SPA/SA）
• 光学測定：対物 10×（観察）・40×（測定）；目盛 0.025 μm；総拡大率 100×/400×
• XYステージ：テーブル 100 × 100 mm、ストローク 25 × 25 mm、分解能 0.01 mm
• 試料最大高さ：110 mm
• 照明：12V/20W ハロゲン（PWM 調光）；5 分無操作で省エネ待機
• 電源：220V 50Hz、100W；寸法 525 × 330 × 620 mm；質量 36 kg
• 適合規格：GB/T 4340.2、ISO 6507-2、ASTM E384（E92 参照）

基本構成

• 本体（HV-1000）— 1 台
• ヴィッカース圧子 — 1 個
• 対物レンズ 10×、40× — 各 1 個
• 付属品箱（10× デジタル測微目鏡含む）— 1
• 十字座標 XY テーブル — 1
• レベリングネジ M10×25 — 4、水平器 — 1
• ヘキサレンチ 2.5 mm、3 mm；プラスドライバー 5×75、マイナスドライバー 5×75
• 標準ヴィッカースブロック 700–800 HV1、400–600 HV0.2 — 各 1
• 防塵カバー；ヒューズ 2A（予備）— 2；ハロゲン球 12V/20W（予備）— 1；電源コード — 1
• 薄片ステージ、平口ペンチ、細線試験台、大／小 V ブロック、合格証、取扱説明書、梱包リスト

オプションアクセサリ

• 追加の標準硬度ブロック（拡張 HV 範囲）
• CCD 画像処理システム（キャプチャカード、画像処理ソフト含む）

特長 / 技術仕様

• 試験モード：Vickers（HV）および Knoop（HK）
• 硬度範囲：5–3000 HV（または測定対角入力による算出）
• 自動荷重制御と高精度光学測定（目盛 0.025 μm）
• 自動／手動タレットの選択肢
• CCD とソフトでイメージ処理、金相観察、ネットワーク伝送に対応
• コンパクト設計で研究室・生産現場の測定に適合
