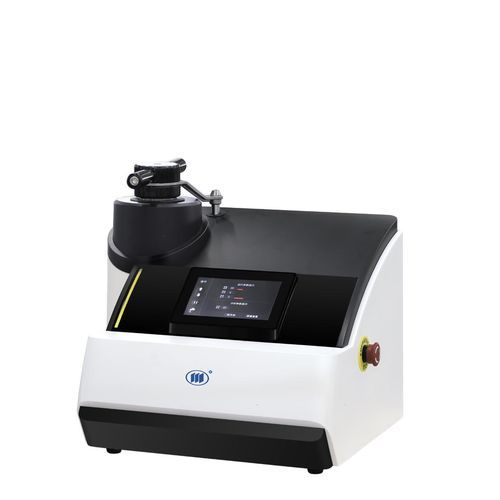

高温マウンティングプレス ixiang®5

電動油圧自動金属組織見本用

製品概要
小型・取扱い困難・不規則な金相試料を埋め込み、後続の研削・研磨、金相観察、硬さ試験を容易にするための自動金相試料埋め込み機。ixiang®-5は高速加熱・冷却とプログラム制御を統合し、再現性の高い均一な埋め込み結果を提供します。

装置の特長

• 加熱・冷却を一体化した設計により、埋め込みサイクルを約6分に短縮し、生産性を向上。
• サイクル式パルス圧力制御により、埋め込み時の圧力を制御・保持し、試料の密度と硬さを向上。
• 圧力保持回路が内部の気泡を排出し、気泡発生を防止して均一な組織と平滑な表面を実現。
• 上蓋の跳ね返りを防止する安全固定具を装備。
• 10種類のユーザー定義可能なプログラムを備え、多様な埋め込み手順に対応。
• ABS筐体と大形静電容量式タッチスクリーンを採用し、操作性に優れる。
• 中央金型は最大15 mmの試料厚さに対応し、1ステーションで同時に2個の試料を埋め込むことが可能。
• 熱硬化性埋め込み材に応じて1～20 MPaを1 MPa刻みで精密に制御。

主な技術仕様
動作方式：ホットプレス、自動電動油圧式
金型サイズ（インチ）：1"、1.25"、1.5"、2"；（mm）：25、30、40、50 mm
最大試料厚（中央金型）：最大15 mm
能力：中央金型（15 mm）使用時、1ステーションで同時に2試料を処理可能
圧力範囲：1–20 MPa（200–4,000 kgf）、1 MPa刻みで調整可能
加熱温度：90℃–200℃（オプション）
加熱出力：2400 W（小型金型：1"、1.25"／25、30 mm）；3000 W（大型金型：1.5"、2"／40、50 mm）
冷却：温度冷却 40℃–90℃（1℃刻み）、時間冷却 0–10分（1分刻み）
作業環境：5℃–40℃、湿度30%–90%（結露なきこと）
電圧/周波数：220V、50Hz、単相（110Vはオプション）
入口/出口：3/4 標準入口；Φ10 ゴムホース出口
外形寸法：530 × 485 × 463 mm

特長 / 仕様

• 型式 / シリーズ：ixiang®-5
• 動作：ホットプレス、自動電動油圧式
• 金型寸法：インチ 1" / 1.25" / 1.5" / 2"；ミリ 25 / 30 / 40 / 50 mm
• 最大試料厚（中央金型）：15 mm
• 1ステーションあたり二試料同時処理（15 mm金型使用時）
• 圧力制御：1–20 MPa、1 MPa刻み、圧力保持回路
• 加熱範囲：90℃–200℃；出力：2400 W / 3000 W（金型サイズにより）
• 冷却制御：温度 40℃–90℃ または 時間 0–10 分
• プログラム機能：10 種類のユーザー定義プログラム
• 操作/表示：大型静電容量式タッチスクリーン
• 安全機構：上蓋跳ね返り防止装置
• 環境：5℃–40℃、湿度30%–90%（結露しないこと）
• 電源：220V 50Hz 単相（110Vはオプション）
• 接続：入口 3/4；出口 ホース Φ10
• 寸法：530 × 485 × 463 mm
