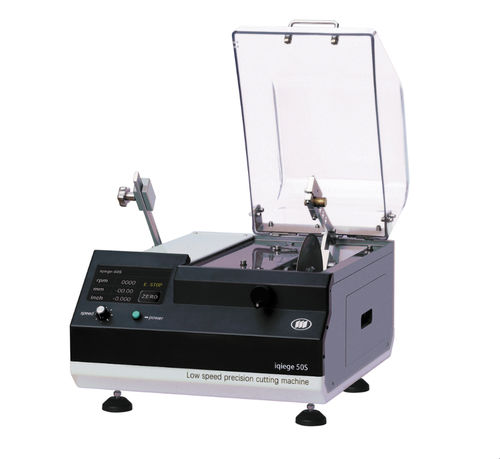

回転刃切断機 iqiege®50S

ディスク実験用手動搬入

概要
iqiege®50S 低速精密切断機は、ブラシレス直流（DC）モーター制御技術を採用し、構造がコンパクトで動作が安定し、耐干渉性に優れています。各種材料の精密切断に適しており、特に高価で脆い人工結晶の切断に適しています。本機は標準の単一クランプ治具1個と角度位置決め用の専用治具5種を備え、最適な角度での固定が可能です。リミットスイッチにより無人運転が可能で、主軸は高い回転精度と広い回転数範囲を持ち、水平方向の送り量を微調整できます。切断完了で自動停止し、押し切り用のオプションプラットフォームも用意されています。

主な技術仕様
最大切断寸法：Ø50 mm
主軸回転数：150–2,000 rpm（無段階）
定格トルク：5.8 N·m
主軸切断出力：0.12 kW
X軸移動精度：0.01 mm
X軸移動量：40 mm
切断ディスク：外径127–177 mm（最大200 mm）；内径12.7または25.4 mm；コレット径：50 mm
切断圧：レバー荷重 0–700 g
切断方式：インパクト方式（切断完了時自動停止保護）
水タンク容量：1 L
電源：220V（110Vはオプション）
寸法：595 × 630 × 535 mm
正味重量：45 kg
オプション：切断プラットフォーム

治具の概略図
製品ページに標準の単一クランプおよび各種専用治具の概略図を掲載しています。参考にしてください。

特長 / 技術仕様

• 駆動・制御：ブラシレスDCモーター制御により低速での精密切断を実現し、耐干渉性が高い。
• 用途：各種材料の精密切断に適し、特に脆性の人工結晶に有効。
• 治具構成：標準単一クランプ1個＋角度位置決め用専用治具5種。
• 自動化機能：リミットスイッチにより無人運転が可能、切断完了で自動停止。
• 主軸性能：高い回転精度、広い回転数範囲（150–2,000 rpm）、水平送りの微調整が可能。
• 切断ディスク対応：外径127–177 mm（最大200 mm）、内径12.7または25.4 mm、コレット径50 mm。
• 送りと圧力：X軸移動量40 mm、精度0.01 mm；切断圧レバー荷重0–700 g。
• 構造・寸法：595 × 630 × 535 mm、正味重量45 kg、給水タンク1 L。
• 電源オプション：標準220V（110Vは要問い合わせ）。
• オプション：押し切り用切断プラットフォーム。
