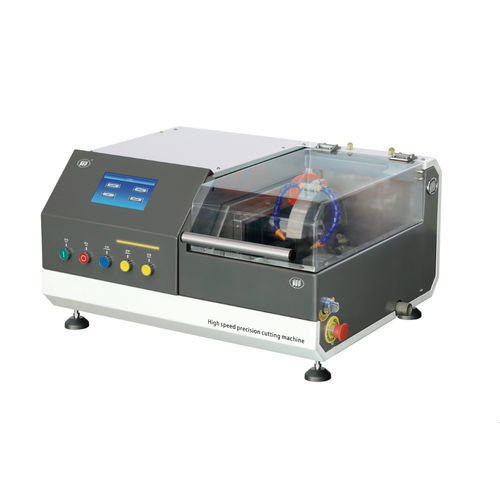

回転刃切断機 GTQ-5000B

セラミック用金属用プラスチック用

製品概要
GTQ-5000Bは、金属、電子部品、セラミック、結晶、焼結硬質合金、岩石・鉱物試料、コンクリート、有機材料、歯や骨などの生体試料を含む幅広い材料に対して、変形のない高精度切断を行うために設計された精密切断機です。本機は大出力サーボモーターとPLC制御で駆動し、広い回転数範囲とプログラム可能な送り速度を備え、循環冷却システムや安全インターロック付きの密閉された明るい切断室を備えています。

主要機能と特長

• 多様な材料・試料に対する変形のない高精度切断。
• 高出力サーボモーター＋PLC制御による高精度な位置決め。
• 広いブレード回転数範囲（500〜5000 rpm）と調整可能な送り速度（0.01〜3.00 mm/s）。
• 試料の品質を保つための内蔵循環冷却システム。
• メニュー式制御の大型タッチスクリーン/LCDとプログラム可能な送りプロファイル。
• リアルタイム監視とアラームを備えた自動切断機能。
• 照明内蔵の密閉切断室と安全インターロック。

詳細仕様
GTQ-5000B 高速精密切断機

• モデル: GTQ-5000B
• モーター/制御: 大出力サーボモーター＋PLC制御
• 送り速度: 0.01–3.00 mm/s（調整ステップ: 0.01）
• ブレード回転数: 500–5000 rpm
• 最大移動量（Y軸）: 200 mm
• 切断ディスク寸法: 200 × 1 × 32 mm
• 切断出力: 1000 W
• 電源: 220 V、50 Hz
• 冷却: 内蔵循環冷却システム
• チャンバー: 安全インターロックと照明付の密閉切断室
• インターフェース: メニュー式制御（大型タッチスクリーン/LCD）；プリセット可能
• 監視: 切断中のリアルタイム監視とアラーム
• 外形寸法（L×W×H）: 750 × 630 × 400 mm

用途
製造業、鉱業・地質ラボ、材料試験および研究機関において、金属、セラミック、鉱物、コンクリート、ポリマー、生体試料などから変形のない一貫した試験片を作製する用途に適しています。
