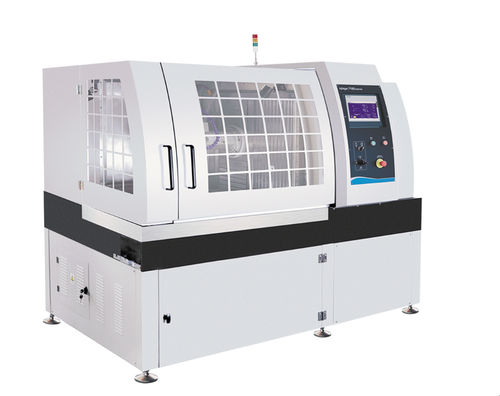

回転刃切断機 iqiege®7185

セラミック用金属用石材用

概要
IQIEGE 7185は、研究・品質管理用ラボ向けの大型全自動金相試料切断機です。金属および非金属（セラミックス、岩相試料等）の試料を切断でき、拡張された切断室により大型部品の加工が可能（公称貫通径Φ190 mm）。PLC制御とタッチHMIを備え、自動速度調整、自動停止、各種保護機能を搭載。11 kWの主軸と変頻無段階制御により、大型・高硬度・異形材の切断で高トルクを発揮します。インタラクティブ切断と知能電流フィードバックにより、貴重または難切削試料のスクラップを低減し機械を保護します。設置面積の目安：約3 m²。

主な技術仕様
切断モード：スラッシュ切断、平押し切断、インタラクティブ切断
送り方式：連続送り、パルス送り、スイング送り
切断速度：0.03–1 mm/s（調整ステップ：0.01）
変頻回転数：0–1900 rpm
最大移動量：Z軸：240 mm；Y軸：350 mm；X軸：260 mm
切断室寸法：680 mm × 1030 mm
切断ディスク仕様：508 mm × 4 × 38.1 mm
最大貫通径（概要）：Φ190 mm
最大貫通径（表）：φ185 mm
切断出力：11 kW
電源：380 V / 50 Hz
外形寸法（L×W×H）：2005 mm × 1475 mm × 2200 mm

特長 / 技術的なハイライト

• 大型鋳物、形材、積層複合材などに対応する拡張切断室
• 試料形状に応じた複数の切断モード（スラッシュ、平押し、インタラクティブ）
• 制御された材料除去を可能にする柔軟な送り方式（連続、パルス、スイング）
• 微細構造保持のための高精度低速域（0.03–1 mm/s、ステップ0.01）
• 高トルク作業に対応する変頻主軸（0–1900 rpm）と11 kWモータ
• PLC制御＋タッチHMI、自動速度制御、自動停止および多重保護
• インタラクティブ切断と知能電流フィードバックによりスクラップを低減し過負荷を防止
• 繰返し可能なプロセスと複雑な試料プログラムのための大容量パラメータ記憶
• ハイエンドな金相・材料研究ラボ向けの設置想定（約3 m²）
