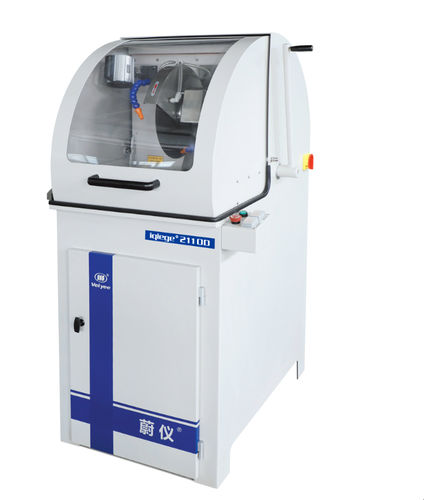

回転刃切断機 iqiege® 2110D

金属用管金属組織

I. 概要
iqiege® 2110D は、安全性および環境保護の原則に基づいて設計された大型の立型金相切断機です。金属、岩石、セラミックスおよびその他の非金属材料の試料を切断し、金相・岩相の微細組織解析のための試料作製に使用されます。切断、冷却、照明、清掃（排りゅう）システムを統合した装置で、実験室での試料作製に適しています。

II. 構造
本機は切断系、冷却系、照明系、清掃／排りゅう系で構成されています。上部は開閉式の保護カバーで密閉されており、前面に大きな観察窓と高輝度照明を備え、切断過程の監視が可能です。右側に手動のスイングアーム式切断レバーを備え、大型ワークの取り扱いに配慮されています。溝付きの鑄鉄（ダクタイル）作業台はバイスと組み合わせて形状の異なるワークを固定できます。冷却液タンクは本体底部に内蔵され、フィルターネットで切りくずを回収します。安全装置として門型安全スイッチおよび防爆カバーを装備しています。

III. 主な技術仕様
電源：三相 380V／50Hz
切断ディスク：Φ350×2.5×32 mm
回転数：2,300 rpm
作業台寸法：400 mm × 320 mm
最大切断直径：Φ110 mm
入力電力：4.4 kW
切断モータ出力：4 kW
外形寸法（W×D×H）：1050 mm × 1050 mm × 1660 mm
正味重量：400 kg

特性 / 仕様

• 型式：iqiege® 2110D
• 用途：金属、岩石、セラミックス等の試料切断（金相・岩相解析用）
• 切断ディスク寸法：Φ350×2.5×32 mm
• 最大切断直径：Φ110 mm
• 回転数：2,300 rpm
• 入力電力：4.4 kW；切断モータ出力：4 kW
• 作業台寸法：400 mm × 320 mm
• 外形寸法（W×D×H）：1050 mm × 1050 mm × 1660 mm
• 正味重量：400 kg
• 本体構造：鑄鉄フレームによる安定した支持
• 安全：門型安全スイッチおよび防爆カバー
• 冷却・排りゅう：内部冷却タンク、フィルターネット、磁性分離器および専用切削液
• 操作：手動スイングアーム式切断方式（右側レバー）
• 観察・照明：大型観察窓および高輝度照明
• 作業台：溝付き鑄鉄テーブルとバイスによる異形ワーク固定
