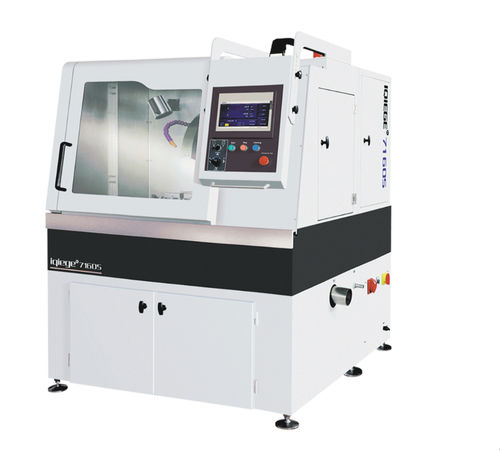

レーザー切断機 iqiege®7160S

ナイフセラミック用複合材料用

I. 概要
IQIEGE 7160Sは、大型または複雑な試料を処理するハイエンド試験室や品質管理部門向けに設計された大型全自動金相切断機です。Siemens製PLCとタッチスクリーンHMI、高精度ステッピングモータ駆動を組み合わせ、精密な送り制御と信頼性の高い動作を実現します。本機は切断室サイズ1,240 mm × 780 mm、駆動出力7.5 kWを備え、大型鋳物、複合材、セラミックス、岩相試料などの大型・高硬度の金属・非金属試料の切断に対応します。

電流フィードバックに基づいて送り速度を自動調整する「インテリジェントカット」ロジックを搭載し、高価または切断困難な試料でのスクラップ低減を図ります。パラメータは最大10セットまでデータベースに保存でき、バッチ処理や再現性の高い加工に適します。

II. 主な技術仕様
切断方式：チョッピングカット、プッシュカット、インタラクティブカット
送り方式：連続送り、パルス送り
切断速度：0.03–1 mm/s（調整ステップ：0.01）
可変周波数主軸回転数：500–2,300 rpm
最大移動量：Z軸 220 mm；Y軸 200 mm；X軸 240 mm
切断室寸法：1,240 mm × 780 mm
最大切断径：Φ160 mm
切断動力：7.5 kW
電源：三相 380V/50Hz
外形寸法（L×W×H）：1,300 mm（扉開時 1,675 mm）× 1,560 mm × 1,880 mm

特長 / 仕様

• 型式：IQIEGE 7160S (iqiege®7160S)
• 制御：Siemens PLC＋タッチスクリーンHMI
• 駆動：高精度ステッピングモータ駆動による精密送り制御
• 切断室：大型1,240 mm × 780 mm、大型試料に対応
• 対応切断方式：チョッピングカット、プッシュカット、インタラクティブカット
• 送りモード：連続送り、パルス送り
• 切断速度レンジ：0.03–1 mm/s（ステップ：0.01）
• 主軸回転数（可変）：500–2,300 rpm
• 最大移動量：Z 220 mm；Y 200 mm；X 240 mm
• 最大切断径：Φ160 mm
• 切断動力：7.5 kW
• 電源要件：三相 380V/50Hz
• インテリジェント切断：電流フィードバックに基づく自動送り調整でスクラップを低減
• パラメータ保存：最大10セットのデータベース保存でバッチ処理を支援
• 用途：金属・非金属（セラミックス、岩相、複合材など）の切断および大型・複雑・高硬度試料の高精度サンプリングに適合
• 外形寸法（L×W×H）：1,300 mm（扉開時 1,675 mm）× 1,560 mm × 1,880 mm
