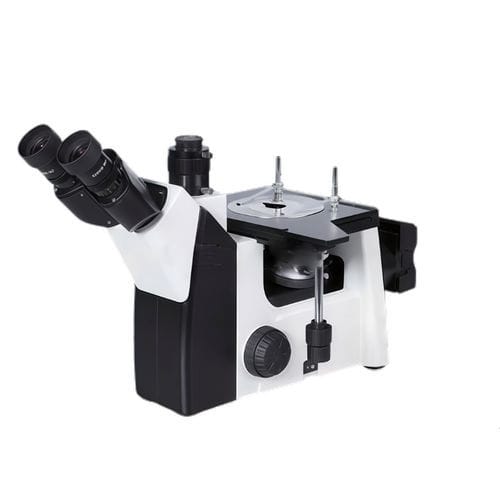

金属組織顕微鏡 WY-C

研究用金属実習用

製品概要
WY-Cは、長作業距離の金相対物レンズとプランアイピースを備えた倒立金相顕微鏡で、高解像度かつ高コントラストの良好な像質と快適な観察を提供します。堅牢な機械設計と優れた光学性能を備え、写真・ビデオ用のアクセサリを装着することで観察像の取得・保存が可能で、PCおよび専門の金相解析ソフトウェアと組み合わせて詳細な画像解析が行えます。操作が容易でアクセサリが充実しており、教育・研究、半導体ウェハ検査、鉱物学的分析、精密工学測定などに適しています。

技術仕様
光学系：有限遠色差補正系
観察筒：ヒンジ式三眼、45°傾斜、両側±5ディオプター調整；瞳幅調整範囲54–75 mm；分光比固定、双眼:三眼＝80%:20%
接眼レンズ：ハイアイポイント大視野プラン対物レンズ PL10X/18mm、WF15X/13、WF20X/10mm
金相対物レンズ：長作業距離プランアポクロマート対物レンズ：5×、10×、20×、50×、100×
コンバータ：内定位式4穴／5穴コンバータ
焦点機構：低位置同軸粗微動；粗動1回転あたり38 mm；微動精度2 µm；張力調整機構付き
ステージ：三段式機械移動ステージ；プラットフォーム180 × 155 mm；移動量75 × 40 mm；金属ステージ板、中央穴径φ12 mm；右手・左手操作対応
照明系：反射式コッヘラー照明、可変絞りと中心調整式視野絞り付き；90–240V広帯域対応；標準6V30Wハロゲン（オプション3W LED）；光量連続調整
偏光装置：偏光子／検光子は光路外に取り外し可能；検光子ホルダ360°回転
撮影装置：PKマウント付撮影延長管；3.2×撮影接眼レンズ
撮像装置：0.5X/1.0X Cマウントカメラアダプターチューブ
ソフトウェア：プロフェッショナル金相解析ソフトウェア

特長 / 仕様

• 高解像度と優れた像質を実現するプロ用金相対物レンズとプラン接眼レンズ
• 堅牢な機械構造を持つ倒立金相構成で、操作が容易
• 45°ヒンジ式三眼鏡筒、±5ディオプター調整および瞳幅54–75 mm対応
• 複数のハイアイポイント大視野接眼（PL10X/18mm、WF15X/13、WF20X/10mm）に対応
• 5×〜100×をカバーする長作業距離プランアポクロマート対物レンズ
• 内定位式4孔/5孔コンバータによる迅速かつ再現性のある対物切替
• 低位置同軸粗微動、粗動38 mm/回転、微動精度2 µm、張力調整機構付き
• 三段式機械移動ステージ、移動量75 × 40 mm、プラットフォーム180 × 155 mm、中央穴φ12 mm
• 反射式コッヘラー照明、90–240V対応、標準6V30Wハロゲンまたはオプション3W LED、光量連続可変
• 偏光部品は取り外し可能、検光子ホルダ360°回転
• PKマウント延長管、3.2×撮影接眼、0.5X/1.0X Cマウント等、撮影・撮像に対応
• 画像の取得・保存・解析に対応するプロフェッショナル金相解析ソフトウェアを同梱
