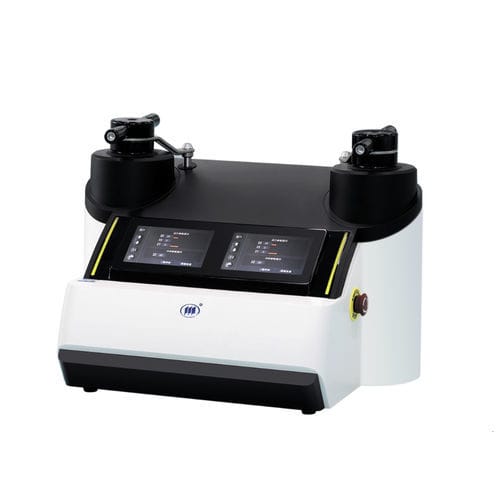

高温マウンティングプレス ixiang®5S

電動油圧自動金属組織見本用

概要
小型、取り扱い困難または形状が不規則な金属組織・岩相試料を封入することで、研削・研磨、顕微鏡観察、硬さ試験に適した安定した平坦な試料が得られます。ixiang®-5Sは熱圧封入の工程を自動化し、サイクル時間を短縮し再現性を向上させます。

装置の特長

• 加熱と冷却を一体化した構造により、封入サイクルを約6分に短縮し作業効率を向上。
• 循環パルス式圧力制御により封入中の圧力を維持・制御し、試料の品質と硬度の均一性を改善。
• 圧力保持回路が材料内の残留空気を排出し、気泡発生を防止して均一な試料組織を実現。
• 安全固定装置により試料取り出し時の上蓋の跳ね上がりを防止し、事故リスクを低減。
• ユーザー定義可能なプログラムを10種搭載したプログラム制御で多様な封入に対応。
• ABS外装により仕上げが良く、作業性および保守性が向上。
• 15 mmの中間金型により、1ステーションで同時に2試料の封入が可能。
• 1–20 MPaの精密な圧力調整で各種熱硬化性封入剤に対応。
• 大画面タッチスクリーンにより表示性および操作性が向上。

主な仕様
動作方式：熱圧式、自動電動油圧
金型寸法：インチ：1、1.25、1.5、2 in；ミリ：25、30、40、50 mm
圧力範囲：1–20 MPa（200–4,000 kgf）、ステップ1 MPa
加熱温度：90℃–200℃（選択可能）
加熱出力：4,300 W（1 in、1.25 in／25、30 mm用）または5,500 W（1.5 in、2 in／40、50 mm用）
冷却：温度冷却 40℃–90℃（1℃刻み）；時間冷却 0–10 分（1分刻み）
作業環境：温度 5℃–40℃、湿度 30%–90%（結露しないこと）
電源：220 V、50 Hz、単相（110 V オプション）
給水口：3/4 標準給水口
排水口：Φ10 ゴムホース
外形寸法：671 × 485 × 463 mm

特長 / 仕様

• 型番：ixiang®-5S
• 動作：自動熱圧式、電動油圧
• 圧力範囲：1–20 MPa、ステップ1 MPa
• 加熱範囲：90℃–200℃
• 加熱出力：4,300 W または 5,500 W（金型サイズに依存）
• 冷却：温度または時間制御の冷却モード
• 金型対応：25/30/40/50 mm および 1/1.25/1.5/2 in；15 mm 中間金型で2試料同時封入可能
• 制御：10 種のユーザープログラムを備えたプログラム制御；大画面タッチスクリーン
• 外形寸法：671 × 485 × 463 mm；電源：220 V/50 Hz（110 V オプション）
