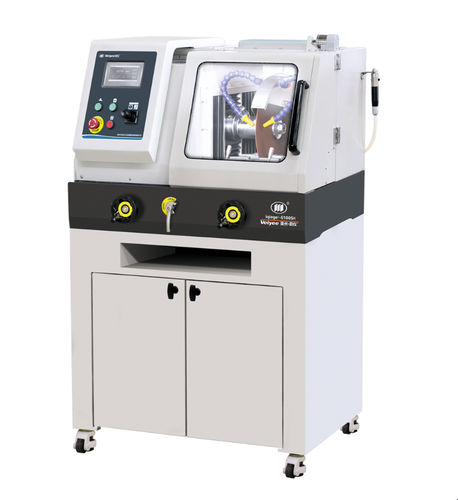

ナイフ切断機 iqiege®6100SH

回転式セラミック用金属用

製品概要
iqiege® 6100SH は、手動と自動の切断機能を組み合わせた金相試料用切断機です。金属、岩石、セラミックスなどの金属・非金属材料の試料を切断でき、切断熱を除去して試料の熱損傷を防ぐ専用の冷却システムを備えています。3 種類の切断モードに対応し、主軸高さのリアルタイム自動補正（刃の摩耗補償）、作業台と主軸を同時に調整できるジョイスティック操作、手動と自動を組み合わせた混合モードを備えます。主軸電流をリアルタイム監視して過負荷を防止します。自動送り速度は 1–15 mm/min の範囲で調整可能で、安定した試料作成が可能です。

製品の利点

• スライド式の安全扉と側面開閉により切断室へ完全にアクセス可能で、安全かつ作業しやすい設計。
• 保護カバーが完全に閉じられていない場合はモータが作動しない特許取得済みの安全ロック。作業中の誤開放で自動停止します。
• 切断室幅を超える長尺ワークに対応するため、右側カバーを取り外して連続した長物の切断が可能。
• 側面スライド式ドアにより切削液の漏れを抑えつつ作業スペースを最大化。
• 切断砥石やレンチなどを収納できるオープンシェルフで、工具の出し入れが容易。

詳細仕様
型式: iqiege® 6100SH 自動/手動切断機
電源: 380 V、50 Hz
主軸回転数: 2200 r/min
操作: タッチスクリーン（ジョイスティック付）
切断砥石: φ350 × 2.5 × 32 mm
最大切断能力: Φ100 mm
モータ出力: 3 kW
主軸昇降行程: 50 mm（昇降）、145 mm（移動）
作業台移動量: 300 mm
作業台寸法: 330 × 280 mm
外形寸法: 960 × 855 × 1550 mm
水タンク: 内蔵
重量: 296 kg

特長 / 技術仕様

• 適用材料：金属、岩石、セラミックスなどの金相・非金相試料。
• 専用冷却システムにより切断熱を効率的に除去し試料の熱損傷を防止。
• 手動、全自動、ハイブリッドの 3 種類の切断モードに対応。
• 主軸高さのリアルタイム自動調整により砥石の摩耗を補償。
• 主軸電流をリアルタイム監視して過負荷保護を実現。
• タッチスクリーンとジョイスティックで作業台および主軸の直感的な操作が可能。
• 自動送り速度は 1–15 mm/min の範囲で調整可能。
• 右側カバー着脱で長尺ワークの切断に対応、側面スライド式ドアで切削液の飛散を抑制。
• 切断砥石や工具を置けるオープンシェルフを装備し、研究室や生産現場での作業効率に配慮。
