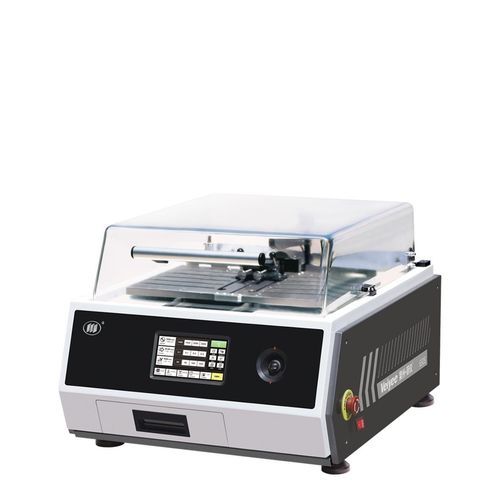

ナイフ切断機 iqiege®650S

セラミック用金属用石材用

製品概要
IQIEGE650S 精密切断機は、金属、電子部品、セラミック材料、結晶、球状合金（硬質合金）、岩石・鉱物試料、コンクリート、有機材料、および歯や骨などの生体試料を含む幅広い材料の精密で変形のない切断を目的に設計されています。装置はPLC制御を採用し、高い位置決め精度、広い速度範囲、優れた切断性能、および効率的な循環冷却システムを備えています。送り速度をプリセット可能で、直感的に操作・監視できる7インチ大型タッチスクリーンを搭載し、自動切断により作業者の疲労を低減し、均一な試料作製を実現します。切断プロセス全体にわたるリアルタイム監視とアラーム通知を提供し、安全インターロック付きの広く明るい切断室を備えています。

製品の利点

• 7インチタッチスクリーン、手動/自動一体の制御システム、8言語対応。
• バックエンドで複数のレシピを設定可能で、切断パラメータの迅速な切り替えをサポート。よく使うパラメータはメイン画面で調整し、レシピに保存可能。
• 送り速度は0.01〜5 mm/sを0.01刻みで精密に調整可能で、3段階の定速プリセットを備え、迅速に選択可能。
• 切断ディスク回転数は500〜5,000 rpmを精密に調整可能で、3段階のプリセット速度があり、設定はレシピに保存可能。
• レーザーによる対刀機能で、試料の素早い固定と高精度な位置決めが可能。
• ワンキーのクイック対刀機能で作業効率を向上。
• 隠蔽式の効率的な循環冷却システムで、乾式・湿式双方の切断に対応。
• 不規則形状のワークを切断できる各種治具を標準装備。
• 自動/手動モードにより柔軟な切断操作が可能。
• フラットプッシュ/平行切断、パルス切断、インテリジェント切断、手動の4つの切断モードとサーボモーターシステムにより信頼性の高い切断性能を提供。インテリジェント切断は負荷に応じて自動で速度を調整し、パルス切断は焼けやすい材料に適し、手動モードはジョイスティックでプラットフォームを操作します。

切断モード

• フラットプッシュ/並行切断：プラットフォームが自動で前進し、切断しやすい製品に適します。
• パルス切断：焼けやすい材料の切断に適しています。
• インテリジェント切断：切断負荷に応じて自動で速度を調整し、最適速度が不明な場合に適します。
• 手動モード：ジョイスティックでプラットフォームを前進させ、最大速度は設定された送り速度になります。

詳細仕様
送り速度：0.01〜5 mm/s（ステップ：0.01）
鋸刃回転速度：500〜5,000 rpmの3段定速クイック調整
プラットフォーム最大移動量（Y方向）：240 mm
刃通過最大高さ：50 mm
作業台寸法：270 mm × 465 mm（左右2枚重ね）
作業台送り方式：ジョイスティック制御、手動または自動送り
Tスロット規格：7 mm × 11 mm
締付限界 - 最大高さ：50 mm（これより大きいと締付が不安定）
締付限界 - クイッククランプ（標準）：Y軸移動限界 130 mm（平板類）
締付限界 - 垂直治具（標準）：Y軸移動限界 255 mm（平板類）
切断モータ出力：1.2 kW
切断ディスク寸法：200 × 32 × 1 mm
対刀方式：レーザーラインマーキング＋ワンキーテーブル瞬間移動での対刀
動作モード：並行（フラットプッシュ）、パルス、インテリジェント、手動
タッチスクリーン：7インチ（8言語）
電源：220 V、50 Hz
外形寸法（L×W×H）：720 × 600 × 500 mm

特長 / 技術仕様

• 型番：IQIEGE650S
• 制御：PLC制御、手動/自動一体制御およびレシピ管理
• タッチスクリーン：7インチ、多言語対応（8言語）
• 送り範囲：0.01〜5 mm/s（ステップ0.01）
• 刃速度：500〜5,000 rpm（3段クイックプリセット）
• プラットフォームY移動量：240 mm
• 刃通過最大高さ：50 mm
• 作業台：270 × 465 mm（2枚重ね）
• モータ出力：1.2 kW
• 切断ディスク：200 × 32 × 1 mm
• 電源：220 V、50 Hz
• 外形寸法（L×W×H）：720 × 600 × 500 mm
• 冷却：循環冷却システム（乾式・湿式切断対応）
• 対刀：レーザーラインマーキング＋ワンキー位置決め
• モード：フラットプッシュ/並行、パルス、インテリジェント（自動調整）、手動（ジョイスティック）
