円筒形歯車 RPS

歯筋が直線なセグメント形金属製

概要

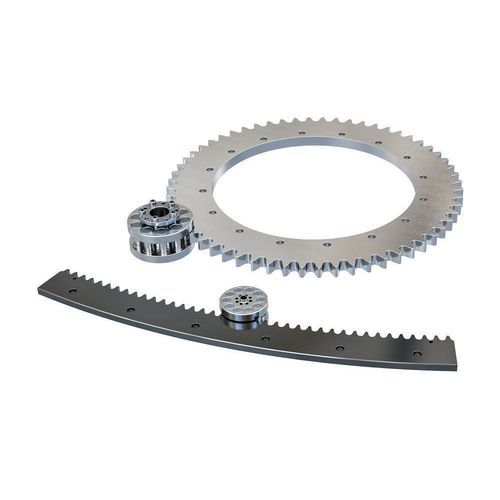

Nexenのローラーピニオン歯車システムは、軸受で支持されたローラーと独自の歯形を持つ特許ピニオンを特徴とします。構成は外歯または内歯の全周リングギアおよびアークセグメント、用途に合わせて重荷重ベアリングに予め取り付けられたギアなどが利用可能です。

主な利点

• 高い位置決め精度
• バックラッシュゼロ
• 累積誤差なし
• 低速でのリップル低減
• 高速対応
• 剛性
• 低騒音
• 低メンテナンス
• 耐腐食性
• 長寿命

性能のポイント
Nexenのシステムは優れた機械的インデックス精度を提供します：一方向の位置決め精度は最大で±1.7 ArcSec、繰返し精度は最大で±0.3 ArcSec（ギア/用途に依存）。ローラーピニオンシステムは高いインデックス速度に対応し、任意の時点でのピークトルク入力を許容するため、多くの従来方式より短いインデックス時間が可能です。

比較 — 全周リングギア vs セグメントギア（概要表）
項目 | 全周リングギア | セグメントギア
歯の向き | 外歯または内歯 | 外歯または内歯
減速比 | 3:1〜110:1 | 2.2:1〜170:1
最大動的トルク | 最大19,252 Nm [170,395 in-lb] | 最大24,383.3 Nm [215,811 in-lb]
公称トルク | 最大19,252 Nm [170,395 in-lb] | 最大17,112.7 Nm [151,460 in-lb]
最大バックラッシュ | 0 ArcSec | 0 ArcSec
一方向位置精度 | ±3.0 ArcSec相当 | ±1.7 ArcSec相当
一方向繰返し精度 | ±0.8 ArcSec相当 | ±0.3 ArcSec相当
最大回転数 | 最大1,333 RPM | 最大546 RPM
回転慣性 | 0.01〜18.6 kg·m² [0.24〜441.8 lb·ft²] | セグメントあたり0.002〜48.07 kg·m² [0.048〜1,141.81 lb·ft²]
外径 | 122〜2,686 mm [4.80〜105.75 in] | 408〜7,428 mm [16.06〜292.44 in]
弧セグメント | 該当なし（360° 完全リング） | 9°〜238°（大部分、但し全てのセグメントが完全リングを構成するわけではありません）
取付 | I.D.にパイロット（外歯）/ O.D.にパイロット（内歯） | I.D.にパイロット（外歯）/ O.D.にパイロット（内歯）
仕上げ | Dense Hard Chrome または Black Oxide | Dense Hard Chrome または Black Oxide

ローラーピニオン（概要）
最大回転数 | 最大1,820 RPM
回転慣性 | 0.00004〜0.21866 kg·m² [0.00095〜5.19382 lb·ft²]
取付 | ISO-9409 フランジマウント（パイロット12〜80 mm）またはロッキングカラー付シャフトマウント（10〜60 mm）
仕上げ | Dense Hard Chrome、ニッケルめっき、ステンレス鋼

追加の製品ノート
ソリューションは全周リング、外歯または内歯のセグメント、重荷重ベアリングに予め取り付けられたギアを含みます。ローラーピニオンシステムは長距離でもバックラッシュゼロで高い繰返し精度を維持し、高速でも低騒音で作動し、静音で低メンテナンス、長寿命の運用を可能にします。

特長 / 技術仕様

• インデックス精度：一方向位置決め精度 最大 ±1.7 ArcSec（ギア依存）
• 繰返し精度：最大 ±0.3 ArcSec（ギア依存）
• バックラッシュ：最大 0 ArcSec
• 最大動的トルク（例）：全周リング 最大19,252 Nm；セグメント 最大24,383.3 Nm
• 利用可能な減速比：全周リング 3:1–110:1；セグメント 2.2:1–170:1
• 最大速度（例）：全周リング 最大1,333 RPM；セグメント 最大546 RPM；ローラーピニオン 最大1,820 RPM
• 外径範囲：全周リング 122–2,686 mm；セグメント 408–7,428 mm
• 回転慣性範囲：全周リング 0.01–18.6 kg·m²；セグメント 0.002–48.07 kg·m²（セグメント毎）
• 取付オプション：I.D.側パイロット（外歯）またはO.D.側パイロット（内歯）；ピニオンはISO-9409フランジまたはシャフト取付
• 利用可能な仕上げ：Dense Hard Chrome、Black Oxide、ニッケルめっき、ステンレス鋼
