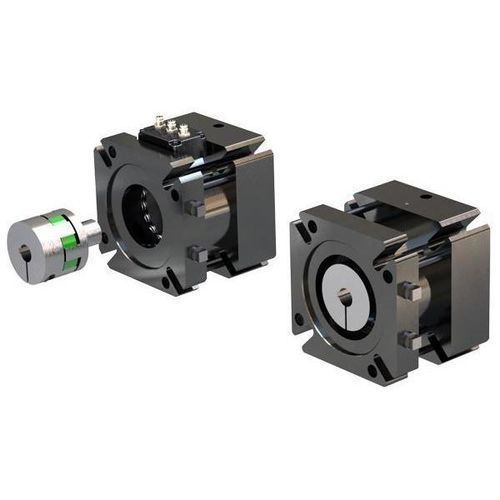

機械式ブレーキ BSB series

ボールねじ用ゼロバックラッシュ高トルク

概要
Nexen Groupのボールねじ用ブレーキは、高トルクのスプリング作動式ブレーキで、ボールねじの加工端に取り付けられます。駆動系で停電や機械的故障が発生した場合に逆転を防ぐための主ブレーキまたは冗長ブレーキとして機能します。低バックラッシュとカップリングの組み合わせにより、ボールねじ位置の保持精度が高くなります。拡張シャフト／クランピングハブカップリングがブレーキシャフトをボールねじの端部に接続します。必要なカップリングは、高いねじり剛性を持つエラストマーインサートを備えて供給されます。

選定
Nexen Groupはボールねじ用途向けの汎用ブレーキソリューションを提供しています。これらはスプリング作動、空気開放式のブレーキで、一貫した長寿命の性能を発揮します。ボールねじブレーキはコンパクトな筐体で信頼性のある保持を提供します。保持力は最大125 Nm（1100 in-lbs.）。

特長

• 精密保持のための低バックラッシュ
• スプリング作動、空気式解除
• 低慣性
• 高いねじり剛性
• 両方向ブレーキ
• 高速な作動
• IP67の防塵・防水規格に適合
• 垂直・水平の両方向の用途で使用可能
• カップリングはボールねじの熱膨張を許容

必要なコンポーネント

• カップリングアダプタ
• 3方弁

アクセサリ

• コントロールキット
• フィルター
• 流量制御弁
• 潤滑装置
• クイックエキゾースト／シャトル
• レギュレータ

用途

• ロボティクス
• マテリアルハンドリングシステム
• カスタムリフト
• 作業プラットフォーム
• IP67の防塵・防水保護が必要な環境
• マシニングセンタ

技術仕様

• 保持力：最大125 Nm（1100 in-lbs.）
• 作動方式：スプリング作動、空気式解除
• 保護等級：IP67
• 精密保持のための低バックラッシュおよび低慣性
• 高いねじり剛性と両方向ブレーキ
• 安全保持に適した高速作動
• カップリング：熱膨張と高いねじり剛性に対応するエラストマーインサート付き拡張シャフト／クランピングハブ
• 垂直および水平設置に適合
