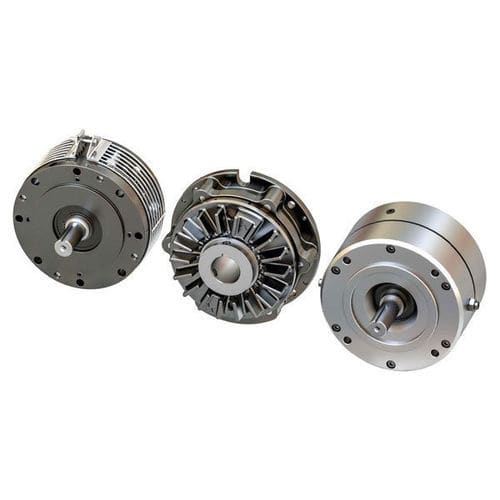

ディスク式ブレーキ SSE

摩擦スプリングフランジ取付形

概要
Nexen Groupの回転ブレーキは、ハブ/シャフトと一体型摩擦ディスクおよびライニングを組み合わせ、取り付けを簡素化しています。スプリング作動（電源断時保持）またはエア作動（エアで解放）のタイプがあり、シャフト取付、フランジ取付、足取付に対応します。モデルにより開放型または密閉型のハウジングが選べ、保持、停止、制御減速、テンションコントロールなど幅広い用途のトルク範囲に対応します。

主な特長

• 取り付けが容易な、ハブ/シャフト一体型の摩擦ディスクとライニング
• 作動方式：スプリング作動（電源断時保持）またはエア作動（エアで解放）
• 取付形式：シャフト、フランジ、フット、モータ/減速機取付
• ハウジング：開放型または密閉型。モデルによってはオプションのガードあり
• 高サイクルの動的用途向けモデルや、非常停止／非周期保持向けモデルを用意
• ハブボア：キー付、QDブッシュ用テーパー、クランプカラー、スルーボアなどの選択肢

製品群 / 代表的なシリーズ（例）

• SSEシリーズ — シャフト取付ブレーキ、電源断時保持および高サイクル動的用途向け（例：最大約904 Nm）
• TSEシリーズ — SSEと同等のトルク範囲と取付柔軟性を持つシャフト取付ファミリ
• SEシリーズ — NEMA C-Faceモータ用のモータ取付ブレーキ（モータ取り付け型）
• その他（EMB、MB、MBU、FMBES、FMBS、DPB、ZSE、DFB、QFBなど）— モータブレーキ、フランジ/ハウジング取付、より高トルク帯をカバー

用途

• 精密位置決めおよび保持
• 制御された減速および非常停止
• サイクリング／インデクシングや高サイクル機械
• ウェブ処理、コンバーティング、印刷における払出し・テンションコントロール
• 一般的な動力伝達およびモータ取付ブレーキ用途

リソースと技術資料（タイトルのみ）

• Air Champカタログ（回転ブレーキ技術データ）
• アプリケーションパンフレット：食品加工、産業用昇降・搬送、物流、コンバーティング、包装、印刷、自動車、木材加工

比較例（代表的な行）

• モデル：SSE | TSE | SE — 最大静的ブレーキトルク：SSE/TSE 約904 Nmまで（8,000 in-lb） | SE 約226 Nmまで（2,000 in-lb）
• 用途：SSE/TSE — シャフト取付、電源断時保持、高サイクル動的 | SE — NEMA C-Face用モータブレーキ、非周期的/非常保持
• ハブボア例：SSE 20–100 mm | TSE 14–100 mm | SE 16–35 mm（機種により異なる）
• 高トルクファミリ（DFB/QFB/DPBなど）はフランジ取付の重負荷用途で著しく高いNmに対応

必要な構成品と一般的なアクセサリ

• 制御：3方向弁、フィルタ、レギュレータ、フローコントロール、サイレンサー（空気作動式向け）
• アクセサリ：モータブレーキアダプタ、トルクピン/アーム/ブラケット、ガード、クランプカラー、QDブッシュ、取付アダプタ
• テンション用アクセサリ：ダンサーコントローラ、直径基準またはロードセル式テンションコントロール

注意事項

• 多くのファミリは異なる設置規格やモータフレームに合わせた複数のハブボアおよび取付オプションを提供します。
• 一部のモータ取付型はNEMA C-Face用に設計され、フランジパイロットやフットマウント用アクセサリが備わることがあります。
• 一部モデルは高サイクルの連続スリップ用途（クラッチ＋ブレーキの組み合わせ）向けに最適化され、他は非常停止/非周期保持向けに設計されています。

技術仕様（概要）

• 作動方式：スプリング作動（電源断時保持）およびエア作動（エアで解放）
• 取付：シャフト、フランジ、フット、モータまたは減速機取付
• トルク範囲（例）：約11 Nmから機種により>18,000 Nmまで
• ハブオプション：キー付きスルーボア、QDブッシュ用テーパー、クランプカラー
• ハウジング：開放型または密閉型；多くの開放型ハウジングはオプションのガードを装備可能
