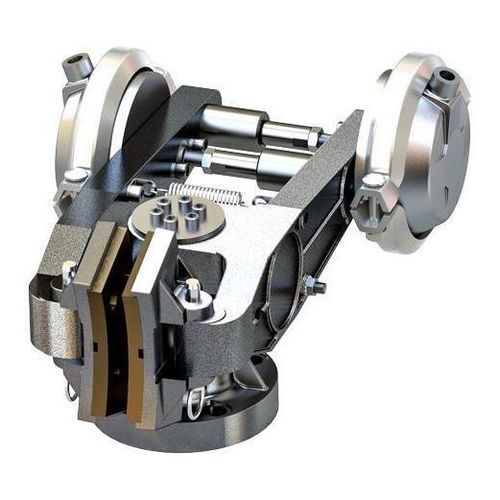

キャリパディスクブレーキ SPC

スプリング

概要
Nexen Groupのキャリパーブレーキは、保持、非常停止（e-stop）、および制御減速が必要な産業用途向けに設計されています。ディスク径は最大609.6 mm（24 in）で、最大約5,649 Nm（50,000 in-lb）のトルク能力を提供します。複数のキャリパーを1枚のディスクに取り付けてトルクを増加させることができ、各種ディスク厚やアクチュエータ構成に対応します。

主な特徴

• スプリング作動／エア解放およびエア作動／スプリング解放の構成
• ディスク径 254 mm〜609.6 mm（10〜24 in）
• 様々なディスク幅に対応する調整可能なキャリパー間隔
• ライニングの迅速交換用のデテントピンオプション
• オプションのガードや解放検出センサーを備えたシンプルなオープン設計
• ペデスタル、フットマウント、またはディスクハブの軸取り付けなど複数の取付けオプション

代表モデルとトルク例

• VC500 — Ø 609.6 mm（24 in）で最大4,861 Nm（43,023 in-lb）；スプリング作動、エア解放；典型的な解放圧 4.1 bar（60 psi）
• SPC — Ø 609.6 mm（24 in）で最大5,649 Nm（50,000 in-lb）；スプリング作動、エア解放；典型的な解放圧 4.8 bar（70 psi）
• BD（スプリング＋アクチュエータ）— 最大2,147 Nm（19,000 in-lb）；スプリング作動、エア解放または油圧解放；解放圧例 4.1/5.2 bar（60/75 psi）または油圧 3.4/17.2 bar（50/250 psi）
• BC-S / BC-A / DBSE — ディスクサイズにより約323〜約599 Nmの範囲；複数の作動/解放方式；典型的な解放圧 2.8–6.6 bar（40–95 psi）

追加の製品ノート

• ディスクのクランプ力と得られるトルクは、ディスク径、ハブおよびアクチュエータ構成に依存します
• 多くのユニットはアクチュエータなしで提供されます（アクチュエータは別売り）；最終的な性能は選択されたアクチュエータに依存します
• 一部モデルは直面形状（ストレートフェイシング）や解放検出センサーのオプションを備えています

技術仕様

• 用途：制御減速、サイクル/インデックス、位置決め、停止/保持、テンションコントロール、カウンターウェイト式エレベータ、非常停止
• 最大供給ディスク径：最大609.6 mm（24 in）
• 代表的なディスク厚：6.35 mm、9.53 mm、12.7 mm（モデル依存）；他の幅に調整可能
• トルク範囲例：最大で約5,649 Nm（50,000 in-lb）まで、より小型モデルは数百Nm
• 作動/解放方式：スプリング作動/エア解放；エア作動/スプリング解放；スプリング作動/油圧解放（選択モデル）
• 解放圧（例）：空気式 3.0–6.6 bar（44–95 psi）；油圧オプション例 3.4 または 17.2 bar（50 または 250 psi）
• 代表的最大回転数（ディスク-ハブ）：Ø 304.8 mmで最大3,800 RPM；Ø 406.4 mmで最大2,800 RPM；一部小径ディスクで最大4,500 RPM
• 取付け：ディスクハブの軸取付け；モデルによりペデスタルまたはフットマウントのキャリパー
• 特別オプション：直面形状によるリニアブレーキ、解放検出センサー、シングルまたはデュアルアクチュエータ構成
