ドラムブレーキ

機械式電圧調整用

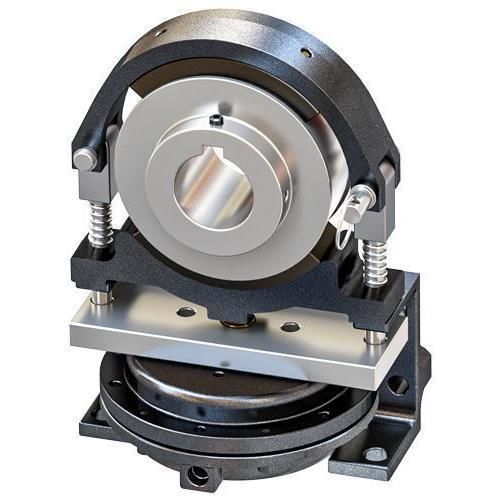

ドラムブレーキについて Nexen Groupは、張力制御、保持、連続制動などの用途向けに設計された産業用ドラムブレーキを提供します。これらのブレーキはダイヤフラム密封のアクチュエータで空気作動し、ブレーキシューをドラム面に押し付けて制動トルクを発生させます。ブレーキ本体とドラムハブは別売りで、キー付き貫通孔または仕上げ用のブランク穴が選択できます。ヒンジトップモデルはロール交換時のドラム取り外しを迅速に行えます。

主な用途

• 制御減速
• 張力制御
• 停止 / 保持
• 連続制動

必要な部品・付属品

• ドラムハブ（キー付貫通穴またはブランク穴）
• 3方弁
• 流量制御弁
• 制御キットおよび取付ブラケット
• クイックエキゾースト / シャトル弁
• 絞り弁、フィルター、レギュレータ
• 潤滑器およびマフラー

技術仕様 / 仕様

• 例示モデル: 12K ドラムブレーキ
• トルク: 最大 423.7 N·m [3,750 in-lb]
• 作動方式: 空気作動（ダイヤフラム密封アクチュエータ）
• 制動モード: 保持、非常停止、周期的動的、連続スリップ
• 連続熱許容: 最大 2.2 kW [3.0 hp]
• 取り付け: 製品によりフットマウントブラケットを含む場合あり
• ヒンジトップ: 固定またはヒンジトップのバリエーション；ヒンジトップはドラム取り外しを迅速化
• ハブ: シャフト取付ドラム（キー付き貫通穴）；ブランク穴も利用可
• 利用可能なハブ穴径: 最大 95.00 mm [3.750 in]
• 最高回転数: ハブは最大 5,500 RPM まで定格
• 仕上げ: ブラックオキサイドまたはニッケルめっき
