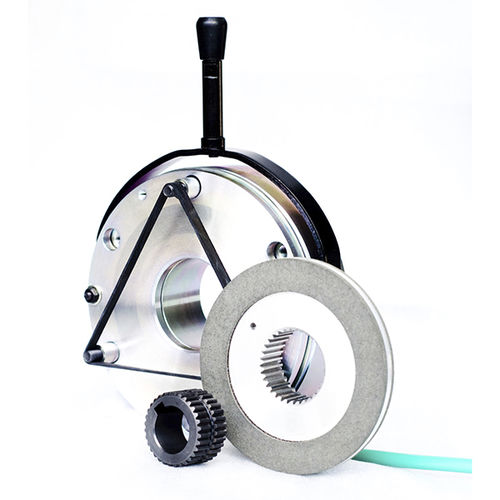

ディスク式ブレーキ REB05 series

摩擦スプリング電磁式

REB05シリーズの大型品は、確実な制動力と保持力を備えたばね式乾摩擦電磁ブレーキです。保持ブレーキや減速ブレーキなどの様々な場面で幅広く使用されています。 REACH 電磁ブレーキは、高品質の摩擦材料で作られ、ノイズ低減と電磁回路の最適化設計のために独自の減衰装置を統合しています。当社はREACHに基づく複数の特許を取得しており、コスト効率、長寿命、低騒音などを実現しています。 動作原理 ステータの電源がオフになると、スプリングがアーマチュアに力を発生させ、摩擦ディスクのコンポーネントがアーマチュアとフランジの間にクランプされて制動トルクが発生します。このとき、アーマチュアとステータの間には隙間Zが生じます。 ブレーキを解除する必要がある場合、ステータに DC 電源を接続すると、アーマチュアが電磁力によってステータに移動します。その際、アーマチュアがスプリングを押しながら移動し、フリクションディスク成分が解放されてブレーキが解除されます。 特徴 ブレーキの定格電圧 (VDC): 24V、45V、96V、103V、170、180V、190V、205V。 様々なネットワークに適応可能 電圧(VAC):42~460V コスト効率に優れたコンパクトな構造 簡単な取り付け 国家吊り上げ搬送機械品質監督検査所型式試験により認証を取得 さまざまなモジュールを選択すると、最高の保護レベルは lp65 に達します。
