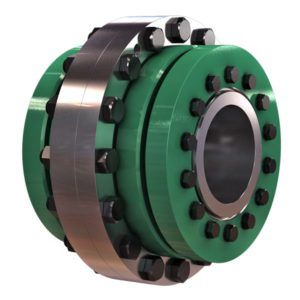

リジッド軸継手 FK series

軸用フランジトルク測定機能付

リジッドフランジカップリングの主な機能は、摩擦係合による2つのシャフトの安全でバックラッシュのない接続です。例えば、ドライブシャフトとアジテーターシャフトの間などです。フランジカップリングは、フランジで直接分離することができます。使用されるシュリンクディスクは、フランジハブをシャフトに押し付けることでバックラッシュのない接続を実現します。このタイプの接続は、主にトルク伝達に使用されます。 シュリンクディスクは、必要な力を与えるだけで、シャフトとフランジハブの間で力やトルクを伝達することはありません。したがって、力の流れには関与しません。 組立は、フランジハーフをシャフトの端部に押し付けてからクランプすることで行われます。 シュリンクディスク。その後、フランジはネジ止めによって接続されています。 フランジカップリングは、取り付けの準備ができた状態で供給されます。 適切に機能し、十分に高い摩擦係数を得るためには、シャフト端部とフランジハブ間の接触面、およびフランジの接触面には、グリースを含まず、乾燥した清潔な状態でなければなりません。シュリンクディスクの機能面、ねじ山、およびねじの頭部位置には、すでに潤滑剤EXワークスが提供されています。シュリンクディスクとフランジハブの間の接触面には潤滑油が塗布されています。 詳しい組み立て方法は、インターネット上で公開されています。
