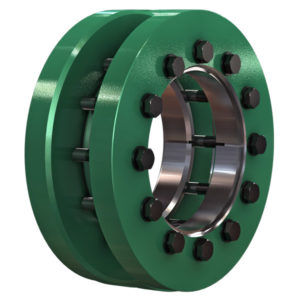

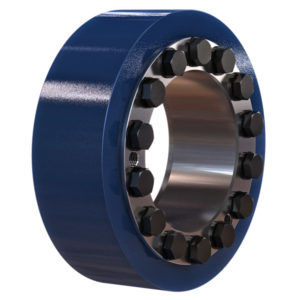

シュリンクディスク 3193 series

シュリンクディスク
シュリンクディスク
お気に入りに追加する
商品比較に追加する


特徴

トルク

最少: 15,657 Nm
(11,548.0106 ft.lb)

最大: 2,653,000 Nm
(1,956,752.382 ft.lb)

詳細

シュリンクディスクの主な機能は、摩擦ロックによりシャフトとハブを安全に接続することです。例えば、ドライブシャフトと中空ギアシャフトの間などです。シュリンクディスクは、ハブをシャフトに押し付けることでバックラッシュのない接続を実現します。主にトルク伝達に使用されます。 シュリンクディスクは必要な力を与えるだけで、それ自体がシャフトとハブの間に力やトルクを伝達するものではありません。したがって、力の流れを受けることはありません。 組立は、シュリンクディスクを中空軸に押し付けてネジを締め付けて行います。円錐面を使用することで、内径が小さくなり、半径方向の圧力が高まります。31xxシリーズのシュリンクディスクはセルフロック式です。そのため、クランプ力はネジによって提供されます(力を制御されています)。これにより、シャフトとハブ間の遊びを直接補正することができ、パス制御式のシュリンクディスクでは遊びが少なすぎたり多すぎたりして過負荷が発生することがありません。例外として、3173型、3191型、3193型のシュリンクディスクは、直径185mmまでのものがあります。これらのシュリンクディスクは、フラッシュ(トラベルコントロール)で締め付けられています。 シュリンクディスクは、取り付けの準備ができた状態で供給されます。 適切に機能し、十分に高い摩擦係数を得るためには、シャフトとハブの間の接触面にグリースがなく、乾燥していて清潔でなければなりません。シュリンクディスクの機能面、ねじ山、ねじの頭の位置には、すでに潤滑剤が塗布されています。潤滑剤はMolykote G-Rapid Plusまたは同等のものを使用してください。スリーブとハブの間の接触面には、組立前にオイルを塗布するか、グリースを塗布してください。

---

カタログ

この商品のカタログはありません。

TAS-Schäfer GmbHの全カタログを見る
