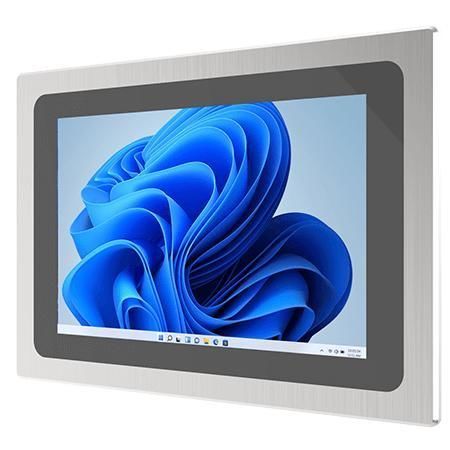

マルチタッチスクリーンパネルPC W10IAN3S-PPH2

TFT LCDPCAP 容量型タッチスクリーン10.1インチ

製品概要
Winmate W10IAN3S-PPH2 は、機械制御、工場自動化、オペレーター向け HMI 向けに設計された 10.1 インチ PP シリーズの HMI パネル PC です。自動化および監視用途に必要な信頼性の高い演算性能と表示性能を提供し、産業用途の購買担当者、OEM、システムインテグレータ向けの長期供給に適した設計です。

主な特徴

• 10.1" WXGA TFT（PCAP マルチタッチ）
• Intel® Alder Lake‑N プロセッサ（N100 標準、N150 オプション）
• SO‑DIMM DDR5‑4800 x1、最大 16 GB
• Intel® 2.5 Gigabit イーサネット x2
• 複数の USB、COM ポートおよび HDMI（オプション）
• フロント IP65、パネルマウント（標準）および VESA（オプション）

概要 — 高性能で拡張性のある設計
Winmate PP シリーズは Intel® N‑series と統合 UHD グラフィックスを採用し、自動化・監視用途において安定した演算と滑らかな描画を実現します。リアルタイム処理と精密な制御に対応します。

表示 — WXGA による視認性
10.1" WXGA の TFT 表示は、コンパクトな設置環境でも鮮明で読みやすい表示を提供します。PCAP マルチタッチにより現場での直感的な操作を可能にします。

I/O — 統合に配慮した豊富な接続性
USB‑C（DP‑Alt）、複数の USB Type‑A、設定可能なシリアルポート、オプションの HDMI、デュアル 2.5GbE、Wi‑Fi モジュール用の M.2 スロットなど、PLC やセンサー、周辺機器との接続を想定した設計です。

ネットワーク — 高速通信
デュアル 2.5 Gigabit イーサネットにより、リアルタイムの産業ネットワークで安定した高帯域通信を実現します。

製品仕様

• ディスプレイ — サイズ: 10.1 inches
• タッチ / ガラス — Projected Capacitive Multi Touch Screen
• 解像度 — 1280 x 800 (WXGA)
• 輝度 — 350 nits
• プロセッサ — Intel® N100（標準）/ Intel® N150（オプション）
• メモリ — 4 GB（標準）；オプション 8 GB / 16 GB（1 x SO‑DIMM DDR5‑4800、最大 16 GB）
• ストレージ — 128 GB SSD（標準）；最大 4 TB（オプション）；1 x SATA III for 2.5"（NVMe 非搭載時）
• ネットワーク — 2 x Intel® 2.5 Gigabit Ethernet
• セキュリティ — TPM 2.0
• OS — Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 24.04（オプション）
• 拡張 — 1 x M.2 2230 E‑Key（Wi‑Fi 用）
• 機構 — 寸法: 295 x 200 x 53 mm；開口: 240 x 165 mm；重量: 1.9 kg
• 取り付け — Panel mount（標準）；VESA mount（オプション）
• 筐体 — 金属ハウジング；冷却: ファンレス設計
• 環境 — 動作温度: 0°C〜50°C；動作湿度: 10%〜90% RH（非結露）
• IP 等級 — 前面 IP65
• I/O — USB 3.2 Gen1 Type‑A、USB 3.2 Gen2 Type‑C（DP Alt）、RS232/422/485、2 x 2.5 GbE、HDMI 2.0b（オプション）
• 電源 — 1 x 12V DC（2.5φ ジャック）；アダプタ: 12V 50W（アクセサリ）
• 認証 — CE、FCC
