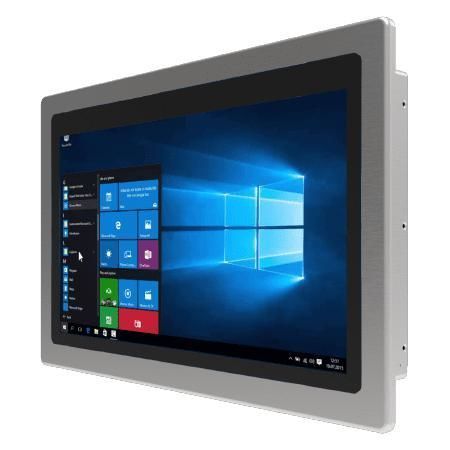

マルチタッチスクリーンパネルPC W15IT7T-PPA4

PCAP 容量型タッチスクリーン15.6インチ1920 x 1080

製品概要
Winmate W15IT7T-PPA4は、機械制御、工場自動化、オペレーターHMI向けに設計された15.6インチPPシリーズのHMIパネルPCです。Intel® Core™ i5 (Tiger Lake)を搭載し、1920 x 1080のPCAPマルチタッチ表示、前面IP65、複数の表示インターフェース、豊富なI/O、産業用金属筐体を備え、生産現場での安定稼働を想定しています。

主な特徴

• Intel® Core™ Tiger Lake UP3 i5-1135G7（vProなし）/ i5-1145G7E（vProあり）オプション
• 15.6" フルHD表示（1920 x 1080）、輝度 300 nits
• 投影型静電容量式（PCAP）マルチタッチスクリーン
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP
• 豊富なI/O：シリアル、4 x USB 3.2 Gen、Gigabit + 2.5 Gigabit LAN、オーディオ、DP/HDMI
• 前面IP65（防塵・防沫）
• アルミダイキャスト筐体およびファンレス設計
• 12V DC 単一電源入力

製品の強みと利点

• フラットな前面とスリム設計：真のフラットフロントと薄型ベゼルにより清掃が容易で、制御盤への美しい組込が可能です。
• 高精度PCAPマルチタッチ：操作性に優れた応答性のあるタッチ体験を提供します。
• 前面IP65保護：粉じんの侵入防止および水しぶき対策により過酷な現場環境での使用に適します。
• IoT接続に適した豊富なI/O：シリアル、USB、LAN、映像、音声インターフェースによりコントローラやセンサとの統合が容易です。
• 産業向け堅牢設計：アルミダイキャスト筐体により耐久性と信頼性を確保し、組込みやOEM用途に適合します。

認証

• CE
• FCC

仕様 / 技術仕様

• モデル: W15IT7T-PPA4
• ブランド: Winmate
• 表示: 15.6 inches
• タッチ / ガラス: Projected Capacitive Multi Touch Screen
• 解像度: 1920 x 1080
• パネル輝度: 300 nits
• コントラスト比: 800:1
• 視野角: 85°/85°/85°/85°
• アクティブ領域: 344.16 x 193.59 mm
• プロセッサ: Intel® Core™ i5-1135G7 2.4GHz（最大4.2GHz）、i5-1145G7Eオプション
• メモリ: 2 x non-ECC SO-DIMM、最大64GB（各スロット32GB）
• ストレージ: 128GB SSD 標準；オプション 256GB/512GB/1TB/2TB/4TB；1 x SATA III（2.5" SSD/HDD、オプション）
• ネットワーク: 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45
• セキュリティ: TPM 2.0
• OS: Windows 11 IoT Enterprise 64-bit（オプション）、Windows 11 Pro 64-bit（オプション）、Ubuntu 22.04（オプション）
• ワイヤレス: WLAN/BT オプション（M.2 2230 E-Key）
• 外形寸法（W x H x D）: 415 x 275 x 72 mm
• 切欠き（Cut out）: 374.2 x 238 mm
• 重量: 3.9 kg
• 取付: パネル取付（標準）、VESAオプション
• 筐体: アルミダイキャスト
• 冷却: ファンレス設計
• 動作湿度: 10%～90% RH（結露なきこと）
• 動作温度: 0°C～50°C
• 保存温度: -10°C～60°C
• IP等級: 前面 IP65
• USB: 4 x USB 3.2 Gen (Type-A)
• シリアル: 1 x RS232/422/485（デフォルト RS232）、1 x RS232
• 映像: 1 x DP1.4（標準）、1 x HDMI 2.0（オプション）
• オーディオ: Mic-in、Line-out
• 拡張: 1 x M.2 2280 M-Key (NVMe SSD)、1 x M.2 2230 E-Key (Wi‑Fi)、1 x PCIe 4.0 (x16 physical, x4 signal)
• 表示/操作系: 電源LED、ストレージLED、輝度調整ノブ、電源ボタン、リセットボタン
• 電源入力: 1 x 12V DC Din4ピンコネクタ；推奨アダプタ 12V 120W
• 付属品: AC 100~240V to DC アダプタ、電源ケーブル、VESAネジ、取付クリップ
• 認証: CE、FCC
