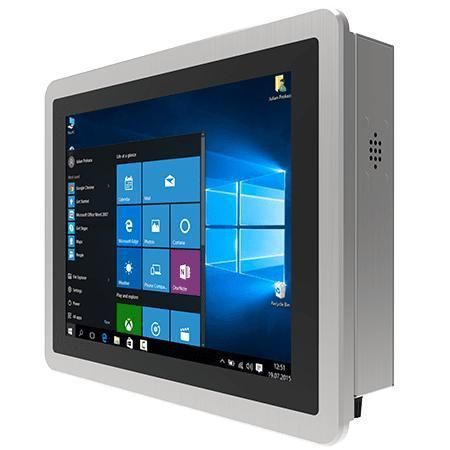

マルチタッチスクリーンパネルPC R12IAD3S-PPM2

PCAP 容量型タッチスクリーン12.1インチ1024 x 768

概要
R12IAD3S-PPM2は12.1インチのPPシリーズHMIパネルPCで、第12世代Intel® Core™ i5-1235Uを搭載しています。機械制御、工場の自動化、オペレータHMI用途向けに設計され、前面IP65、アルミダイキャスト筐体、ファンレス構造を特徴とします。

主な特長

• 12.1インチ 1024 x 768、投射型静電容量方式（PCAP）マルチタッチ
• 第12世代 Intel® Core™ i5-1235U プロセッサ
• 1 x SODIMM DDR5 4800MHz、最大 32GB 対応
• デュアル統合 2.5 ギガビットイーサネット
• 豊富なI/O：2 x USB 3.2 Gen2x1、シリアルポート、オプションのHDMIやオーディオ
• 前面 IP65 保護
• アルミダイキャスト筐体およびファンレス設計
• 12 V DC 電源入力

製品のハイライト

• 真のフラット面とスリムな筐体により、産業環境での組込みや清掃が容易
• PCAPマルチタッチにより正確で滑らかな操作入力を実現
• 前面IP65シーリングにより、粉塵や水しぶきから保護
• シリアル、USB、デュアル2.5G LAN、M.2スロットなどの豊富なI/OでIIoT統合を支援
• 耐久性のあるアルミダイキャスト筐体で長期の産業運用に適合

推奨用途

• 機械制御およびオペレータHMI
• 工場自動化および生産ライン
• 組込みシステムおよびIIoTゲートウェイパネル

技術仕様

• 表示サイズ：12.1 inches
• タッチ/ガラス：Projected Capacitive Multi Touch Screen
• 解像度：1024 x 768
• パネル輝度：500 nits
• コントラスト比：1000:1
• 視野角：89 / 89 / 89 / 89
• 有効表示領域：245.76 x 184.32 mm
• プロセッサ：Intel® Core™ i5-1235U (3.3 GHz, up to 4.40 GHz)
• メモリ：8GB（標準）；オプション 16GB / 32GB — 1 x SODIMM DDR5 4800MHz
• ストレージ：128GB SSD（標準）；オプション 256GB / 512GB / 1TB / 2TB / 4TB；1 x SATA III（2.5" SSD/HDD 最大2TB、オプション）
• イーサネットコントローラ：2 x Intel®（各2.5 Gbps）
• セキュリティ：TPM 2.0
• OS：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（オプション、LinuxはWake on Touch非対応）
• WLAN / Bluetooth：M.2 2230 E-Key 経由でオプション対応
• 寸法：322 x 256 x 74 mm
• 切り欠き寸法（Cut out）：302 x 237 mm
• 重量：約 2.6 kg
• 取付：パネルマウント（標準）；VESAマウント（オプション）
• 筐体：アルミダイキャスト
• 冷却方式：ファンレス設計
• 動作湿度：10%〜90% RH（結露しないこと）
• 動作温度：0°C〜50°C
• 保管温度：-10°C〜60°C
• 保護等級：前面 IP65
• 認証：CE、FCC
• USBポート：2 x USB 3.2 Gen2x1（Type-A）
• シリアルポート：1 x RS232/422/485（標準は RS232）、1 x RS232
• 映像：1 x HDMI 2.0（オプション）
• オーディオ：2 x スピーカー
• 拡張：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）
• インジケータ：1 x 電源LED、1 x ストレージLED
• 輝度調整：1 x 明るさ調整ノブ
• 電源入力：1 x 12V DC、2.5φ DC ジャック
• 電源アダプタ：12V 120W（アクセサリ）；同梱品例：100~240V AC→DC アダプタ、電源ケーブル、VESAネジ、取付クリップ
