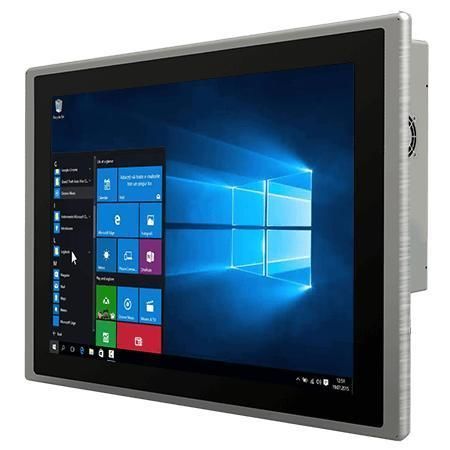

マルチタッチスクリーンパネルPC R19IT7T-PPM1

PCAP 容量型タッチスクリーン19インチ1280 x 1024

概要
Winmate R19IT7T-PPM1 は、機械制御、工場自動化、オペレーター向け HMI アプリケーション向けに設計された 19 インチ PP シリーズの HMI パネル PC です。Intel® Core™ Tiger Lake i5 プロセッサを搭載し、安定したハードウェア統合、フィールドでの信頼性、ファンレス設計、前面 IP65 保護、長期提供を特徴としています。産業用途の OEM やシステムインテグレータ向けに適しています。

主な特徴

• Intel® Core™ Tiger Lake UP3 プロセッサ：i5-1135G7（vPro 非搭載）または i5-1145G7E（vPro 搭載オプション）
• 19.0" ディスプレイ、解像度 1280 x 1024
• 投影型静電容量式（PCAP）マルチタッチスクリーン
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP パネルインターフェース
• 豊富な I/O：シリアル×2、USB 3.2 Gen 1 ×4（Type-A）、LAN、音声、映像ポート
• 前面 IP65（防塵・防噴流）保護
• アルミニウム製筐体、スリムでトゥルーフラットなデザイン、ファンレス構造
• 12V 単一電源入力

デザインと使いやすさ

• トゥルーフラットの前面とスリムなプロファイルにより、産業用操作パネルでの清掃や保守が容易です。
• PCAP マルチタッチは直感的で応答性の高いタッチ操作を提供します。
• 前面 IP65 等級により、粉塵や飛沫の厳しい環境での使用が可能です。

堅牢性と取り付け

• アルミダイキャスト等の金属筐体により耐食性と長期的な現場運用性を実現します。
• 標準はパネルマウント、オプションで VESA マウント対応。取り付けクリップと VESA ネジが標準付属します。

接続性と I/O

• 複数の USB、シリアル、LAN、オーディオ、ビデオポートなど、産業向け IoT 接続に必要な豊富な I/O を提供します。
• M.2 や PCIe スロットによる拡張で NVMe SSD、Wi‑Fi モジュール、追加カードに対応可能です。

動作環境

• 動作湿度：10% ～ 90% RH（非結露）
• 動作温度：0°C ～ 50°C。保管温度：-10°C ～ 60°C。

認証

• CE
• FCC

技術仕様

• モデル：R19IT7T-PPM1
• ディスプレイ：19.0 inches; 投影型静電容量式マルチタッチ; 解像度 1280 x 1024; パネル輝度 250 nits; コントラスト比 1000:1; 視野角 85/85/80/80; アクティブエリア 376.32 x 301.06 mm
• プロセッサ：Intel® Core™ i5-1135G7 2.4 GHz（最大 4.2 GHz）。オプションで i5-1145G7E（vPro）
• メモリ：2 x non-ECC SO-DIMM、最大 64 GB（各スロット 32 GB）
• ストレージ：128 GB SSD（標準）；オプション 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III for 2.5" SSD/HDD（オプション）；1 x M.2 2280 M-Key（NVMe）
• イーサネット：2 x Intel® Ethernet コントローラ（1 x Gigabit RJ45、1 x 2.5 Gigabit RJ45）
• セキュリティ：TPM 2.0
• 対応 OS（オプション）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Wake on Touch 非対応）
• ワイヤレス：M.2 2230 E-Key スロット経由で WLAN オプション、Bluetooth オプション
• 機構：寸法 446 x 370 x 78 mm；カットアウト 431 x 333 mm；重量 6.9 kg；エンクロージャ金属；ファンレス設計
• IP 等級：前面 IP65
• I/O ポート：4 x USB 3.2 Gen2x1 (Type-A)；シリアル：1 x RS232/422/485（デフォルト RS232）+ 1 x RS232；LAN：1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45；映像：1 x DP1.4（デフォルト）、1 x HDMI 2.0（オプション）；オーディオ：Mic-in、Line-out
• 拡張：1 x M.2 2280 M-Key（NVMe）；1 x M.2 2230 E-Key（Wi‑Fi）；1 x PCIe 4.0 (x16) スロット（x4 シグナル）
• 表示・操作：1 x 電源 LED；1 x ストレージ LED；1 x 輝度調整ノブ；ボタン：1 x 電源、1 x リセット
• 電源：1 x 12V DC Din4 ピンコネクタ；アダプタ 12V 120W；付属品：100~240V AC→DC アダプタ、電源ケーブル、VESA ネジ、マウントクリップ
