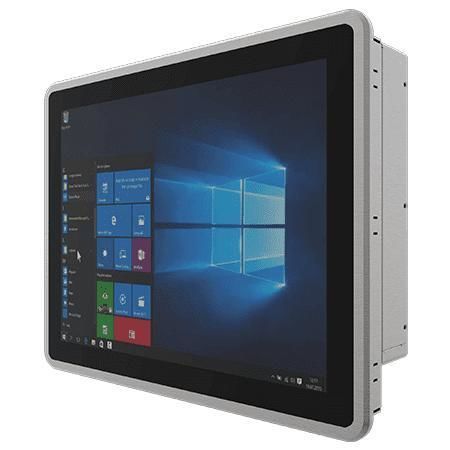

マルチタッチスクリーンパネルPC R15IT7T-PPC3

PCAP 容量型タッチスクリーン15インチ1024 x 768

概要
Winmate R15IT7T-PPC3 は、15.0" の PP シリーズ HMI パネル PC で、Intel® Core™ i5 (Tiger Lake) を搭載し、機械制御、工場自動化、オペレーター向け HMI に適しています。前面はトゥルーフラット、アルミダイキャスト筐体、ファンレス設計、前面 IP65 保護を備え、産業用途での統合と清掃性に配慮しています。

主な特徴

• Intel® Core™ Tiger Lake UP3 i5-1135G7（vPro 無し）または i5-1145G7E（vPro 有り）
• 15.0" ディスプレイ、1024 x 768 解像度
• 投影型静電容量式マルチタッチ（PCAP）
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP
• 豊富な I/O：シリアル、USB、LAN、オーディオ、ビデオ、拡張スロット
• 前面 IP65
• アルミダイキャスト筐体、ファンレス設計
• 12V 単一電源入力

製品ハイライト

• トゥルーフラットで薄型の設計：清掃と制御盤への組込みが容易です。
• PCAP マルチタッチ：正確なタッチ操作とマルチジェスチャーをサポートします。
• 前面 IP65：粉塵および水の飛沫から保護します。
• 幅広い接続性：シリアル、USB、ギガビット/2.5G LAN、映像・音声出力により IoT 統合に対応します。
• 拡張オプション：M.2 NVMe、M.2 E-Key（Wi‑Fi）、PCIe スロットによる拡張が可能です。

仕様 / 技術仕様

• ディスプレイ — サイズ：15.0 inches
• ディスプレイ — タッチ / ガラス：Projected Capacitive Multi Touch Screen (PCAP)
• ディスプレイ — 解像度：1024 x 768
• ディスプレイ — 輝度：300 nits
• ディスプレイ — コントラスト比：2000:1
• ディスプレイ — 有効表示領域：304.1 x 228.1 mm
• システム — プロセッサ：Intel Core i5-1135G7 2.4GHz（最大 4.2GHz）、オプション i5-1145G7E
• システム — メモリ：2 x non-ECC SO-DIMM、最大 64GB（各スロット 32GB）
• システム — ストレージ：128GB SSD（標準）、オプション 256/512GB/1TB/2TB/4TB、1 x SATA III（2.5" SSD/HDD 用、オプション）
• イーサネット：1 x Gigabit RJ45、1 x 2.5 Gigabit RJ45（Intel® コントローラ）
• セキュリティ：TPM 2.0
• 対応 OS（オプション）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（Linux は Wake on Touch 非対応）
• WLAN / BT：オプション（M.2 2230 E-Key）
• 機構寸法：367 x 291 x 75 mm、カットアウト：360 x 261 mm、重量：約 4.2 kg
• 取り付け：パネル取付（標準）、VESA 取付（オプション）
• 筐体：アルミダイキャスト
• 冷却：ファンレス設計
• 動作湿度：10%～90% RH（結露なきこと）
• 動作温度：0°C～50°C
• 保存温度：-10°C～60°C
• 保護等級：前面 IP65
• 認証：CE、FCC
• I/O — USB：4 x USB 3.2 Gen2x1 (Type-A)
• I/O — シリアル：1 x RS232/422/485（デフォルト RS232）、1 x RS232
• I/O — ビデオ：1 x DP1.4（標準）、1 x HDMI 2.0（オプション）
• I/O — オーディオ：Mic in、Line out
• 拡張：1 x M.2 2280 M-Key (NVMe)、1 x M.2 2230 E-Key (Wi‑Fi)、1 x PCIe 4.0 (x16) スロット（x4 信号）
• 表示 / 操作：電源 LED、ストレージ LED、輝度調整ノブ、電源ボタン、リセットボタン
• 電源：1 x 12V DC（Din4 pin）、アダプタ 12V 120W
• 付属品：100~240V AC to DC アダプタ、電源ケーブル、VESA ネジ、取付クリップ
