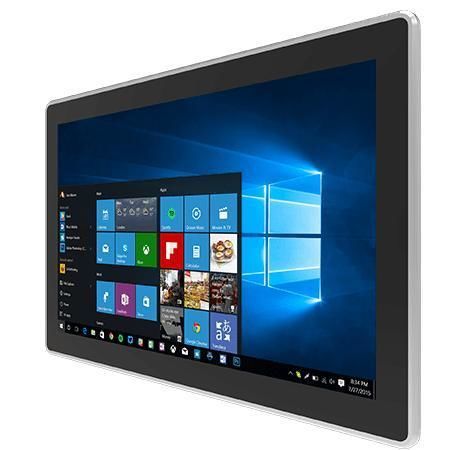

マルチタッチスクリーンパネルPC W24IT7T-PPA2

PCAP 容量型タッチスクリーン24インチ1920 x 1080

概要
Winmate W24IT7T-PPA2は、Intel® Core™ i5（Tiger Lake）搭載の24インチ PPシリーズ HMIパネルPCで、機械制御、工場自動化、オペレーター用HMI用途向けに設計されています。前面IP65、ファンレス設計、アルミダイキャスト筐体を備え、組込みやミッションクリティカルな環境での統合運用を想定した製品です。

主な特徴

• プロセッサ：Intel® Core™ Tiger Lake UP3 i5-1135G7（vPro非搭載）または i5-1145G7E（vPro搭載）
• 解像度：1920 x 1080（Full HD）
• 投影型静電容量方式マルチタッチ（PCAP）
• マルチディスプレイ対応：DP / HDMI / LVDS / eDP
• 豊富なI/O：シリアルポート、USB 3.2ポート、Gigabit & 2.5G LAN、オーディオ、ビデオ
• 前面 IP65（防塵・防水）
• アルミダイキャスト筐体、ファンレス設計
• 12V DC 電源入力（Din4）

製品の詳細と特長
PPシリーズのフラットフロント設計は清掃が容易で、エッジ部分の汚れ蓄積を抑えます。PCAPマルチタッチは正確なマルチタッチ入力を提供し、オペレーター作業を支援します。前面のIP65保護により粉じんや飛沫から保護され、金属筐体とファンレス設計により静音かつメンテナンス低減の運用が可能です。拡張性と豊富なI/Oにより、シリアル機器やUSB周辺機器、LAN、映像出力との柔軟な統合が可能です。

認証

• CE
• FCC

技術仕様

• モデル：W24IT7T-PPA2
• ブランド：Winmate
• シリーズ：PP Series HMI
• ディスプレイサイズ：24.0 inches
• タッチ/ガラス：Projected Capacitive Multi Touch Screen
• 解像度：1920 x 1080
• パネル輝度：250 nits
• コントラスト比：3000:1
• 視野角：89/89/89/89
• アクティブエリア：527.04 x 296.46 mm
• プロセッサ：Intel® Core™ i5-1135G7 2.4 GHz（最大4.2 GHz）、オプション i5-1145G7E（vPro）
• メモリ：2 x non-ECC SO-DIMM、最大64 GB（各スロット32 GB）
• ストレージ：128 GB SSD（標準）；オプション 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III for 2.5" SSD/HDD（オプション）；1 x M.2 2280 M-Key（NVMe）
• Ethernet：1 x Gigabit RJ45、1 x 2.5 Gigabit RJ45（2 x Intel® コントローラ）
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04（LinuxはWake on Touch非対応）
• ワイヤレス：WLAN/Bluetooth オプション（M.2 2230 E-Key）
• 機械寸法：604 x 373 x 75 mm；カットアウト：583 x 353 mm；重量：8.7 kg
• 取付け：パネルマウント（標準）；VESAマウント（オプション）
• 筐体：アルミニウムダイキャスト；冷却：ファンレス設計
• 動作湿度：10%〜90% RH（結露不可）
• 動作温度：0°C〜50°C；保管温度：-10°C〜60°C
• IP等級：前面 IP65
• IOポート - USB：4 x USB 3.2 Gen2x1（Type-A）
• IOポート - シリアル：1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• IOポート - LAN：1 x Gigabit RJ45、1 x 2.5 Gigabit RJ45
• IOポート - ビデオ：1 x DisplayPort 1.4（デフォルト）、1 x HDMI 2.0（オプション）
• IOポート - オーディオ：Mic in、Line out
• 拡張：1 x M.2 2280 M-Key（NVMe）、1 x M.2 2230 E-Key（Wi‑Fi）、1 x PCIe 4.0 (x16) スロット（x4 信号）
• インジケータ & 操作部：電源LED、ストレージLED、明るさ調整ノブ、電源ボタン、リセットボタン
• 電源入力：1 x 12V DC Din4 ピンコネクタ；電源アダプタ：12V 120W（付属品）
• 付属品：電源コード、VESAネジ、取付クリップ
• 推奨用途：機械制御、工場自動化、オペレーターHMI、堅牢なI/Oと前面IP65保護を求める産業用IIoTソリューション
