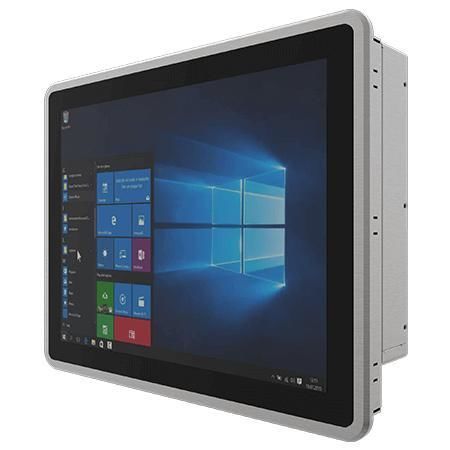

マルチタッチスクリーンパネルPC R15IAD3S-PPC3

PCAP 容量型タッチスクリーン15インチ1024 x 768

概要
Winmate R15IAD3S-PPC3 は、機械制御、工場自動化、オペレータHMI 向けに設計された 15インチ PPシリーズ HMI パネルPC です。15インチ 1024 x 768 の投影型静電容量式 (PCAP) マルチタッチ表示、12世代 Intel® Core™ i5-1235U、前面 IP65 シール、アルミダイキャスト筐体、ファンレス冷却、産業用 I/O を備えた製品です。IIoT 接続と長期供給を想定した設計になっています。

主な特長

• 15インチ 1024 x 768 投影型静電容量方式 (PCAP) マルチタッチスクリーン
• 第12世代 Intel® Core™ i5-1235U（最大 4.40 GHz）
• 1 x SODIMM DDR5 4800MHz、最大 32GB 対応
• 統合デュアル 2.5 ギガビット イーサネット
• 豊富な I/O：2 x USB 3.2 Gen2x1、シリアル、LAN、映像、音声
• 前面 IP65（防塵・防水）
• アルミダイキャスト筐体およびファンレス設計
• 12 V DC 電源入力

製品のハイライト

• フラットな前面とスリムなプロファイルにより、フラッシュマウントと清掃が容易
• PCAP マルチタッチにより産業用 HMI 操作での高い応答性を実現
• 前面 IP65 により、粉塵や飛沫のある環境でも安定稼働
• シリアル、USB、デュアル 2.5GbE、映像、音声などの豊富な I/O による柔軟な IIoT 接続
• アルミ筐体により長期運用に適した堅牢性を提供

認証

• CE
• FCC

仕様

• モデル: R15IAD3S-PPC3
• ディスプレイ — サイズ: 15.0 インチ
• ディスプレイ — タッチ / ガラス: 投影型静電容量式マルチタッチ (PCAP)
• ディスプレイ — 解像度: 1024 x 768
• ディスプレイ — 輝度: 300 nits
• ディスプレイ — コントラスト比: 2000:1
• ディスプレイ — 視野角: 88/88/88/88
• ディスプレイ — 有効表示領域: 304.1 x 228.1 mm
• システム — プロセッサ: Intel® Core™ i5-1235U (3.3GHz, up to 4.40 GHz)
• システム — メモリ: 8GB (標準); オプション 16GB / 32GB; 1 x SODIMM DDR5 4800MHz
• システム — ストレージ: 128GB SSD (標準); オプション 256GB/512GB/1TB/2TB/4TB; 1 x SATA III for 2.5" SSD/HDD up to 2TB (オプション); 1 x M.2 2280 M-Key (NVMe)
• システム — イーサネット: 統合デュアル Intel® 2.5 ギガビット イーサネット
• システム — セキュリティ: TPM 2.0
• システム — OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (オプション)
• ワイヤレス — WLAN / Bluetooth: オプション (M.2 2230 E-Key)
• 機構 — 寸法: 367 x 291 x 73.8 mm
• 機構 — カットアウト: 360 x 261 mm
• 機構 — 重量: 約 4.8 kg
• 機構 — 取付: パネルマウント (標準); VESA マウント (オプション)
• 筐体 — 材質: アルミニウムダイキャスト
• 冷却 — ファンレス設計
• 環境 — 動作湿度: 10% ～ 90% RH 非結露
• 環境 — 動作温度: 0°C ～ 50°C
• 環境 — 保管温度: -10°C ～ 60°C
• 環境 — 前面保護等級: IP65
• I/O — USB: 2 x USB 3.2 Gen2x1 (Type-A)
• I/O — シリアル: 1 x RS232/422/485 (デフォルト RS232) + 1 x RS232
• I/O — LAN: 2 x 2.5 Giga LAN RJ45
• I/O — ビデオ: 1 x HDMI 2.0 (オプション)
• I/O — オーディオ: 2 x スピーカー
• I/O — 拡張: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• インジケータ / 操作: 電源 LED、ストレージ LED、輝度調整ノブ、Power & Reset ボタン
• 電源 — 入力: 1 x 12V DC, 2.5φ DC ジャック
• 電源 — アダプタ: 12V 120W (付属品)
• 付属品: 100~240V AC→DC アダプタ、電源ケーブル、VESA ネジ、マウントクリップ
• 認証: CE, FCC
