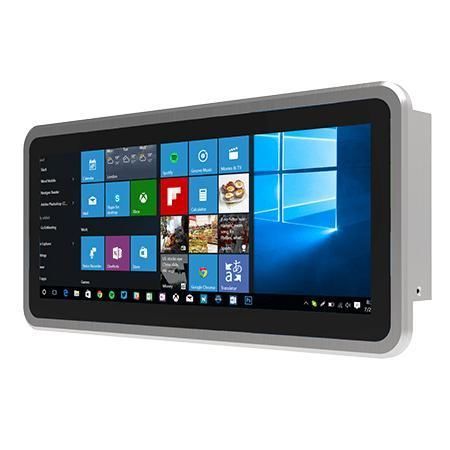

マルチタッチスクリーンパネルPC W12IE3S-PPB1

PCAP 容量型タッチスクリーン12.3インチIntel® Celeron® N6210

製品概要
Winmate W12IE3S-PPB1 は、PP シリーズに属する 12.3 インチの HMI パネル PC で、機械制御、工場の自動化、オペレータ HMI 用に設計されています。1920×720 の PCAP マルチタッチ表示、ファンレス設計、前面 IP65 保護、デュアルギガビットイーサネットを組み合わせ、産業用途での長期稼働と統合を支援します。

主な特徴

• 12.3 インチ 1920×720 PCAP マルチタッチパネル
• 前面 IP65（防水・防塵）
• デュアル Intel® ギガビットイーサネット
• ファンレス冷却と低消費電力
• 金属/アルミ筐体、パネル/ VESA マウント対応

PCAP マルチタッチによる操作性向上
投影型静電容量式（PCAP）タッチパネルは、ズーム・パン等のマルチジェスチャーに対応し、複雑な HMI 操作や現場でのデータ入力を効率化します。

過酷環境に対応する前面 IP65 保護
前面 IP65 により飛沫や粉塵の侵入を防ぎ、生産ライン、機械筐体、屋外向け制御パネルなどに設置可能です。

堅牢なファンレス設計
アルミ/金属筐体とファンレス冷却により可動部や塵埃の侵入箇所を低減し、静音稼働と保守性向上を実現します。

ネットワークと拡張
デュアルギガビットイーサネットは冗長接続と高速通信を提供します。オプションの WLAN/BT、mPCIe / mini PCIe スロットにより、OEM やシステムインテグレータ向けの柔軟な拡張が可能です。

用途

• 機械制御パネル
• 工場の自動化およびプロセス監視
• 組込み HMI（OEM 向け）

仕様（抜粋）

• モデル: W12IE3S-PPB1
• ブランド: Winmate
• ディスプレイ: 12.3 inches, 1920 x 720, PCAP マルチタッチ, 1000 nits, コントラスト 1000:1
• プロセッサ: Intel® Celeron® N6211（最大 3.0 GHz、標準）；オプション N6210
• メモリ: 1 x SO-DIMM DDR4 3200 MHz 4GB（標準）、8GB/16GB オプション
• ストレージ: M.2 2242 B-key 128GB（標準）、M.2 最大 512GB（オプション）；SATA III for 2.5" 最大 1TB（オプション）
• イーサネット: 2 x Intel® ギガビットイーサネット（RJ45）
• セキュリティ: TPM 2.0
• OS: Windows 11 IoT Enterprise / Windows 11 Pro / Windows 10 IoT Enterprise / Ubuntu 22.04（オプション）
• ワイヤレス: WLAN/BT オプション（mPCIe / mini PCIe）
• USB: 1 x USB3.2 Gen1 Type-A, 1 x USB2.0 Type-A
• シリアル: 1 x RS232/422/485（標準 RS232）+ 1 x RS232
• ビデオ: HDMI 1.4（オプション）
• オーディオ: 2 x スピーカー
• インジケータ/操作: 電源 LED、ストレージ LED、輝度調整ノブ、電源/リセットボタン
• 電源: 12V DC 入力、アダプタ 12V 50W
• 寸法: 338.3 x 159.8 x 56.5 mm、切り欠き: 240 x 165 mm
• 取り付け: Panel mount、VESA mount
• 筐体: Metal / Aluminum
• 冷却: Fanless
• 動作湿度: 10%–90% RH (非結露)
• 動作温度: 0°C ～ 50°C、保存温度: -10°C ～ 60°C
• 前面 IP 等級: IP65
• 認証: CE, FCC
• 付属品: 100~240V AC→12V DC アダプタ、電源コード、VESA ねじ、取り付けクリップ
