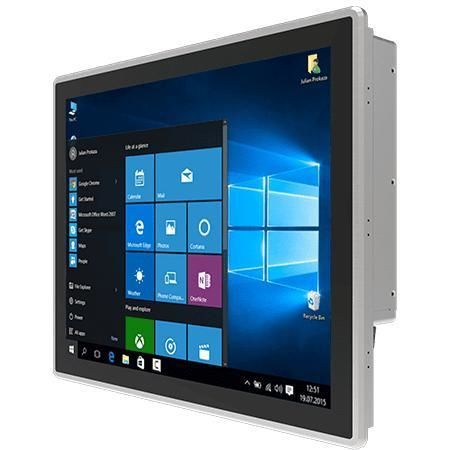

マルチタッチスクリーンパネルPC R17IP7T-PPM1

PCAP 容量型タッチスクリーン17インチ1280 x 1024

概要
Winmate R17IP7T-PPM1 は、Intel® Pentium® N4200（Apollo Lake）を搭載した17インチ PPシリーズの HMI パネルPCです。機械制御、工場自動化、オペレーターHMI向けに設計され、トゥルーフラットな前面、前面IP65、ファンレス冷却、アルミダイキャスト筐体を備え、産業環境での信頼性を重視しています。

主な特徴

• 17" 表示 — 1280 x 1024、輝度 350 nits
• 投影型静電容量式（PCAP）マルチタッチ
• Intel® Pentium® N4200（1.10 GHz、最大 2.5 GHz）
• ファンレス冷却と低消費電力
• 前面 IP65（防塵・防水）
• アルミニウムダイキャスト筐体とフラット設計
• 産業用IoT接続向けの豊富なI/O（シリアル、USB、デュアルギガLAN、ビデオ、オーディオ）
• 用途例：機械制御、工場自動化、オペレータHMI、会議室予約/アクセス表示

認証

• CE
• FCC

製品の特長／詳細
トゥルーフラットな前面とスリムなプロファイル：前面が平滑なため、埃の堆積を抑え、パネル組込時の清掃が容易です。

PCAP マルチタッチによる操作性：投影型静電容量方式が反応性の高い正確なマルチタッチ操作を提供します。

前面 IP65 保護：前面は IP65 等級で、粉じんや水しぶきから保護します。

豊富な I/O によるシステム統合：複数の USB、シリアル、デュアルギガLAN、DP/HDMI/VGA（オプション）やオーディオにより、コントローラや IoT デバイスとの柔軟な統合が可能です。

産業グレード筐体：アルミダイキャスト筐体が耐食性と長寿命を提供し、工場用途に適しています。

仕様（技術情報）

• 表示
  • サイズ：17.0 inches
  • タッチ/ガラス：Projected Capacitive Multi Touch Screen
  • 解像度：1280 x 1024
  • パネル輝度：350 nits
  • コントラスト比：1000:1
  • 視野角：85/85/80/80
  • 有効表示領域：337.920 x 270.336 mm
• システム仕様
  • プロセッサ：Intel® Pentium® N4200（1.1 GHz、最大 2.5 GHz）
  • メモリ：デュアルチャネル SO‑DIMM（non‑ECC）最大 16 GB
  • ストレージ：標準 128 GB SSD；オプション 256 / 512 GB / 1 TB；2 x SATA III（2.5" SSD/HDD、RAID サポート オプション）
  • イーサネット：2 x Intel® Gigabit Ethernet
  • セキュリティ：TPM 2.0
  • OS：Windows 10 IoT Enterprise（64‑bit）オプション；Linux Ubuntu オプション
  • WLAN/BT：M.2 モジュール経由でオプション対応
• 機構
  • 外形寸法：393 x 323 x 78 mm
  • カットアウト：373 x 305 mm
  • 重量：約 5.6 kg
  • 取付：パネルマウント（標準）；VESA オプション
  • エンクロージャ：アルミニウムダイキャスト
  • 冷却：ファンレス設計
• 環境
  • 動作湿度：10%〜90% RH（非結露）
  • 動作温度：0°C〜50°C
  • 保管温度：-10°C〜60°C
  • 前面保護等級：IP65
• I/O ポート
  • USB：4 x USB 3.2 Gen1 Type‑A
  • シリアル：1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
  • LAN：2 x Gigabit RJ45
  • ビデオ：1 x DP 1.2（標準）；HDMI 1.4（オプション）；VGA（オプション）
  • オーディオ：Mic in；Line out；2 x Speaker
  • 拡張：1 x M.2 2242 B‑key（SATA III）；1 x M.2 2230 E‑key（Wi‑Fi）；1 x PCIe 2.0 x1
  • 表示/操作：電源 LED；ストレージ LED；輝度調整ノブ
  • 電源入力：1 x 12V DC（Din4 ピン）
• 制御
  • ボタン：電源、リセット
• 付属品
  • AC 100~240V→12V DC アダプタ
  • 電源コード
  • ドライバCD & マニュアル
  • VESAネジおよび取付クリップ
• 電源
  • 定格：12V DC
  • アダプタ：12V 84W
