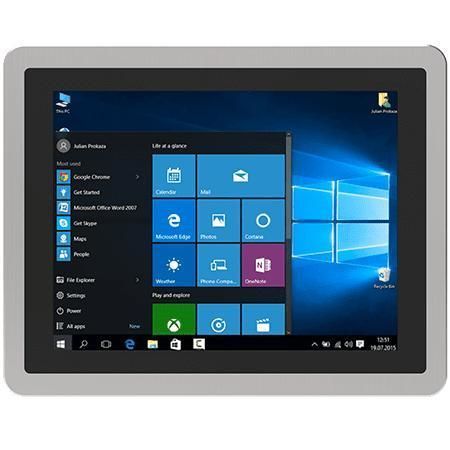

マルチタッチスクリーンパネルPC R12IT7T-PPM2

PCAP 容量型タッチスクリーン12.1インチ1024 x 768

概要
Winmate R12IT7T-PPM2 は、Intel® Core™ i5 (Tiger Lake) 搭載の 12.1″ PP シリーズ HMI パネル PC です。機械制御、工場自動化、オペレーター向け HMI 用に設計され、長期供給と信頼性の高いハードウェア統合を提供します。堅牢な産業用途に適した設計です。

主な特徴

• 12.1″ ディスプレイ、1024 x 768 解像度、輝度 500 nits
• Intel® Core™ Tiger Lake UP3 i5-1135G7（vPro なし）または i5-1145G7E（vPro あり）
• 投影型静電容量方式（PCAP）マルチタッチスクリーン
• ファンレス冷却設計
• 前面 IP65 防水防塵
• アルミダイキャスト筐体
• 産業用 IoT 接続のための豊富な I/O

製品概要 / 設計と運用
PP シリーズは真のフラット表面とスリムなデザインを採用し、清掃と保守が容易です。PCAP マルチタッチは精度の高いタッチ操作を提供し、操作性を向上させます。前面 IP65 は粉塵および水の飛沫から保護し、過酷な現場環境での使用に適しています。シリアル、USB、LAN、ビデオ、オーディオなどの多彩な I/O により、自動化や IoT ソリューションへの柔軟な統合が可能です。アルミダイキャスト筐体により耐食性と機械的耐久性を確保しています。

認証

• CE
• FCC

推奨用途

• 機械制御および工場自動化
• ミッションクリティカルまたは過酷環境でのオペレーター HMI
• IoT 対応の産業ソリューションへの組み込み

仕様 / 技術仕様

• ディスプレイ — サイズ: 12.1″
• タッチ / ガラス — Projected Capacitive Multi Touch Screen
• 解像度 — 1024 x 768
• パネル輝度 — 500 nits
• コントラスト比 — 1000:1
• 視野角 — 89, 89, 89, 89
• アクティブエリア — 245.76 x 184.32 mm
• プロセッサ — Intel Core i5-1135G7 2.4 GHz（最大 4.2 GHz）、オプション i5-1145G7E
• メモリ — 2 x non-ECC SO-DIMM、最大 64 GB（各スロット 32 GB）
• ストレージ — 128 GB SSD（標準）；オプション 256 GB / 512 GB / 1 TB / 2 TB / 4 TB；1 x SATA III for 2.5" SSD/HDD（オプション）
• イーサネットコントローラ — 2 x Intel® Ethernet Controller
• セキュリティ — TPM 2.0
• 対応 OS（オプション） — Windows 11 IoT Enterprise 64-bit；Windows 11 Pro 64-bit；Linux Ubuntu 22.04（Wake on Touch 非対応）
• 無線 / Bluetooth — オプションサポート
• 寸法 — 322 x 256 x 79 mm
• 切欠き寸法（Cut out） — 302 x 237 mm
• 重量 — 2.7 kg
• 取付 — Panel mount（標準）；VESA mount（オプション）
• 筐体 — アルミダイキャスト
• 冷却方式 — ファンレス
• 環境 — 動作湿度: 10% 〜 90% RH（非結露）
• 動作温度 — 0°C 〜 50°C
• 保管温度 — -10°C 〜 60°C
• IP 等級 — Front IP65
• USB ポート — 4 x USB 3.2 Gen2x1 (Type-A)
• シリアル — 1 x RS232/422/485（デフォルト RS232）+ 1 x RS232
• LAN — 1 x Gigabit LAN (RJ45) + 1 x 2.5 Gigabit LAN (RJ45)
• 映像 — 1 x DP 1.4（デフォルト）；1 x HDMI 2.0（オプション）
• オーディオ — Mic in; Line out
• 拡張 — 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi module); 1 x PCIe 4.0 (x16) slot (x4 signal)
• インジケータ — 1 x LED Power; 1 x LED Storage
• 輝度調整 — 1 x Brightness Adjustment Knob
• 電源入力 — 1 x 12 V DC, Din4 pin connector
• ボタン — 1 x Power Button; 1 x Reset Button
• 付属品 — 100~240 V AC to DC Adapter; 電源コード; VESA ネジ; 取付クリップ
• アダプタ定格 — 12 V DC, 120 W（参照）
