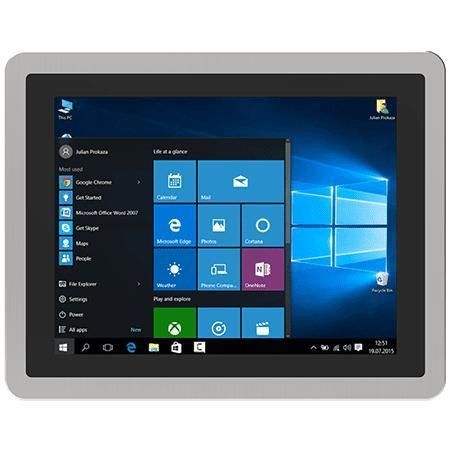

マルチタッチスクリーンパネルPC R12IP7T-PPM2

PCAP 容量型タッチスクリーン12.1インチ1024 x 768

製品概要
Winmate R12IP7T-PPM2 は、機械制御、工場自動化、およびオペレーター HMI 向けに設計された 12.1 インチ Intel® Pentium® N4200 搭載の PP シリーズ HMI パネル PC です。ファンレス冷却、前面 IP65 防水防塵、投影型静電容量方式マルチタッチ（PCAP）、アルミニウム筐体を備え、過酷な環境やミッションクリティカルな用途で安定した長期運用が可能です。
主な特徴

• 12.1 インチ、解像度 1024 x 768、パネル輝度 500 nits
• 投影型静電容量式マルチタッチスクリーン（PCAP）
• Intel® Pentium® Apollo Lake N4200（1.10 GHz、ターボ時最大 2.5 GHz）
• ファンレス冷却システムおよび超低消費電力設計
• 前面 IP65 相当の防水・防塵性能
• アルミニウムダイキャスト筐体による堅牢性と耐食性
• 産業用途向け豊富な I/O（シリアル、USB、LAN、ビデオ、オーディオ等）

デザインと操作性
真のフラットでスリムなトゥルーフラットデザインにより、メンテナンスと清掃が容易で、ゴミが溜まりにくい構造です。PCAP マルチタッチは直感的なオンスクリーン操作を提供し、ユーザー体験を向上させます。
耐環境性
前面 IP65 等級により粉塵の侵入を防ぎ、水の飛沫からの保護を実現します。堅牢なアルミニウムハウジングにより、厳しい工場環境や屋内の産業用途で高い信頼性を発揮します。
接続性と拡張性
産業用 IoT ソリューション向けに、複数のシリアルポートや USB、ギガビットイーサネットなどの豊富なインターフェイスを備え、M.2 や PCIe 等の拡張スロットによりストレージや無線モジュールの追加が可能です。
用途例

• 機械制御および産業オートメーションのオペレータ HMI
• ルーム予約スケジュール表示、アクセスコントロール、客室情報表示
• デジタルサイネージやビルディングオートメーションでの連続運用

特徴的なビジュアル / 機能ブロック

• トゥルーフラットでスリムな外観デザイン
• PCAP マルチタッチによる快適なタッチ操作
• 前面 IP65 による防塵防水性
• 豊富な I/O による柔軟な接続オプション
• アルミニウムダイキャストハウジングによる高耐久性

Caractéristiques / spécifications techniques

• モデル: R12IP7T-PPM2
• 表示: サイズ 12.1 inches、解像度 1024 x 768、輝度 500 nits、コントラスト比 1000:1、視野角 89/89/89/89、表示有効領域 245.76 x 184.32 mm
• タッチ / ガラス: 投影型静電容量式マルチタッチスクリーン
• プロセッサ: Intel Pentium N4200 1.1 GHz（ターボ時 up to 2.5 GHz）
• メモリ: デュアルチャネル SO-DIMM（non-ECC）、最大 16GB
• ストレージ: 128GB SSD（標準）、オプション 256GB / 512GB / 1TB、2 x SATA III 対応（2.5" SSD/HDD、RAID サポート オプション）
• イーサネットコントローラ: 2 x Intel® Ethernet Controller（2 x Gigabit LAN RJ45）
• セキュリティ: TPM 2.0
• オペレーティングシステム: Windows 10 IoT Enterprise (64 bit)（オプション）、Linux Ubuntu 20.04（オプション）
• 無線: WLAN / Bluetooth サポート（オプション）
• 機械寸法: 322 x 256 x 79 mm
• 切り欠き寸法: 302 x 237 mm
• 重量: 約 2.7 kg
• マウント: パネルマウント（標準）、VESA マウント（オプション）
• 筐体: 金属ハウジング（アルミニウムダイキャスト）
• 冷却方式: ファンレス設計
• 動作湿度: 10% ～ 90% RH（結露しないこと）
• 動作温度: 0°C ～ 50°C
• 保存温度: -10°C ～ 60°C
• 防護等級: 前面 IP65
• 認証: CE, FCC
• I/O ポート: USB 4 x USB3.2 Gen1x1 (Type-A)、シリアル 1 x RS232/422/485（デフォルト RS232）および 1 x RS232、LAN 2 x Gigabit RJ45、ビデオ 1 x DP1.2（標準）、1 x HDMI 1.4（オプション）、1 x VGA（オプション）、オーディオ 1 x Mic in / 1 x Line out / 2 x Speaker
• 拡張ポート: 1 x M.2 2242 B-key（SATA III SSD 用）、1 x M.2 2230 E-key（Wi-Fi モジュール用）、1 x PCIe 2.0 x1 スロット
• インジケータ / 操作系: 1 x LED インジケータ（電源）、1 x LED インジケータ（ストレージ）、明るさ調整ノブ 1 個、ボタン 1 x Power、1 x Reset
• 電源入力 / アダプタ: 電源入力 1 x 12V DC（Din4 ピンコネクタ）、同梱アダプタ 12V 84W（100～240V AC to DC Adapter）、電源コード
• 付属品（一例）: AC アダプタ、電源コード、VESA ネジ、マウントクリップ
