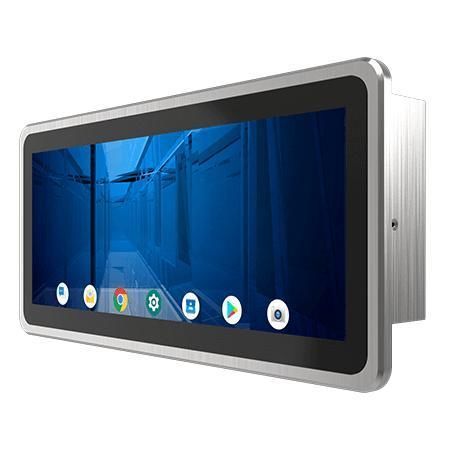

マルチタッチスクリーンパネルPC W12IM3S-PPB1

PCAP 容量型タッチスクリーン12.3インチArm® Cortex®-A53 クアッドコア

製品概要
Winmate W12IM3S-PPB1は、機械制御、工場自動化およびオペレーター向けHMI用に設計された12.3インチ ARM A53 PPシリーズのHMIパネルPCです。12.3" 1920 × 720投影型静電容量式マルチタッチディスプレイ、ARM A53 Quad Core 2.0 GHz、前面IP65保護、アルミ/金属筐体およびファンレス設計を採用しています。産業用途や半公共エリアでの設置に適しています。

主な特徴

• 12.3" 1920 × 720 投影型静電容量式マルチタッチ（1000 nits）
• ARM A53 クアッドコア 2.0 GHz プロセッサ
• 前面保護等級 IP65（防水・防塵）
• アルミ／金属筐体、ファンレス設計
• 会議室予約、入退室管理、情報表示向けのインターフェースとオプション

製品の特長と設計
金属製筐体とファンレス冷却設計により、メンテナンス負荷を低減し、粉塵の侵入を抑制します。前面IP65により水しぶきや粒子から保護されます。高輝度12.3"パネルは正確なタッチ操作と視認性を提供し、組み込みシステムやビル管理システムへの統合が容易なOS/接続オプションを備えています。

想定用途

• 機械制御および工場自動化向けのオペレーターインターフェース
• 会議室予約パネル、部屋情報表示（オフィス、ホテル、会議施設）
• 入退室管理端末、産業・商業向け情報端末

認証

• 前面 IP65
• CE
• FCC

追加情報
オプションでWLAN／Bluetoothモジュール、Micro HDMI出力、スピーカー、OS選択（デフォルトAndroid、Linux Yocto、Linux Ubuntu Server）を提供。付属品：AC-DCアダプタ、電源コード、VESAネジ、取付クリップなど。

caractéristiques / spécifications techniques

• モデル: W12IM3S-PPB1
• ブランド: Winmate
• Touch / Glass: Projected Capacitive Multi Touch Screen
• サイズ: 12.3 inches
• 解像度: 1920 × 720
• パネル輝度: 1000 nits
• コントラスト比: 1000:1
• 視野角: 88/88/88/88
• 有効表示領域: 292.92 × 110.22 mm
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 11 (Default, upgradeable to Android 13); optional Linux Yocto 5.15.47 with Qt 5.15; optional Linux Ubuntu Server 22.04
• WLAN / BT: Support (Optional)
• USB: 2 × USB 2.0 Type A; 1 × Micro USB 2.0 OTG
• シリアル: 1 × RS232/422/485 (Default RS232)
• LAN: 1 × 10/100/1000 Mbps
• 映像: 1 × Micro HDMI 出力 (オプション)
• 音声: 2 × スピーカー (オプション)
• SDカードスロット: 1 × Micro SD (最大32 GB)
• 外形寸法 (WxHxD): 334.3 × 155.8 × 57 mm
• 切り欠き (Cut out): 312 × 140 mm
• 取り付け: Panel mount; VESA mount
• 筐体: Metal / Aluminum housing
• 冷却方式: Fanless design
• 動作湿度: 10%〜90% RH (結露しないこと)
• 動作温度: 0°C〜50°C
• 保管温度: -20°C〜60°C
• 耐衝撃: MIL-STD-810H Method 516.8 Procedure I
• 耐振動: MIL-STD-810H Method 514.8 Procedure I
• IP等級: Front IP65
• 電源: 12V DC with Terminal Block; アダプタ: 12V 50W
• 付属品: 100~240V AC to DC Adapter; 電源コード; VESAネジ; 取付クリップ
• 認証: CE, FCC
