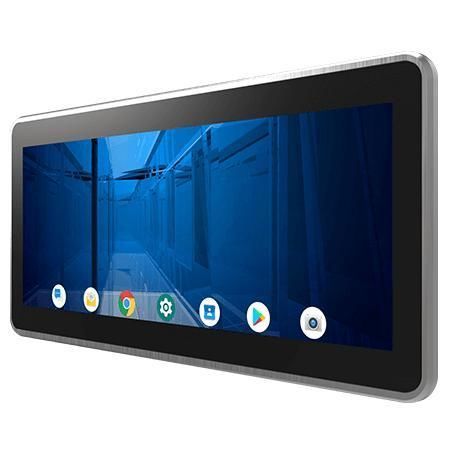

マルチタッチスクリーンパネルPC W15IM3S-PPB2

PCAP 容量型タッチスクリーンArm® Cortex®-A53 クアッドコアAndroid

製品概要
Winmate W15IM3S-PPB2 は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 14.9 インチ PP シリーズの HMI パネル PC です。14.9"（1920 x 720）の投影型静電容量方式マルチタッチディスプレイ、ARM A53 クアッドコア 2.0 GHz プロセッサ、前面 IP65 保護、アルミニウム筐体、ファンレス設計を特徴とし、組込み用途向けに Android（標準）とオプションの Linux をサポートします。

主な特徴

• 14.9" 1920 x 720 パネル（投影型静電容量式マルチタッチ）
• ARM A53 クアッドコア 2.0 GHz CPU
• 前面 IP65 の防水・防塵保護
• アルミニウム筐体、ファンレス設計
• 使用例：会議室予約スケジュール、入退室管理、部屋情報表示
• Android（標準）およびオプションの Linux（Yocto、Ubuntu Server）をサポート

用途
産業用オペレーター画面、機械制御、インタラクティブキオスク、デジタルサイネージ、会議室管理端末などに適しています。前面 IP65 と金属筐体により、粉塵や飛沫のある厳しい環境での使用が可能です。

認証

• CE
• FCC

特徴 / 仕様

• モデル: W15IM3S-PPB2
• メーカー: Winmate
• 表示 — サイズ: 14.9 インチ
• 表示 — タイプ: Projected Capacitive Multi Touch
• 表示 — 解像度: 1920 x 720
• 表示 — 輝度: 950 nits
• 表示 — コントラスト比: 1000:1
• 表示 — 視野角: 85/85/85/85
• 表示 — 有効表示領域: 355.68 × 133.38 mm
• プロセッサ: ARM A53 (Quad Core 2.0 GHz)
• メモリ: 4 GB LPDDR4
• ストレージ: eMMC onboard 32 GB
• OS: Android 11（デフォルト、Android 13 へアップグレード可）；オプション: Linux Yocto 5.15.47 + Qt 5.15、Linux Ubuntu Server 22.04
• 無線 / Bluetooth: オプション
• 機械仕様 — 外形寸法: 400.2 × 187.6 × 59 mm
• 機械仕様 — カットアウト: 378.1 × 164.6 mm
• 機械仕様 — 取り付け: パネルマウント、VESA マウント
• 機械仕様 — エンクロージャ: 金属筐体（アルミニウム）
• 機械仕様 — 冷却: ファンレス設計
• I/O — USB: 2 × USB 2.0 Type A；1 × Micro USB 2.0 OTG
• I/O — シリアル: 1 × RS232/422/485（デフォルト RS232）
• I/O — LAN: 1 × LAN 10/100/1000 Mbps
• I/O — ビデオ: 1 × Micro HDMI 出力（オプション）
• I/O — オーディオ: 2 × スピーカー（オプション）
• I/O — SD スロット: 1 × Micro SD（最大 32 GB）
• 環境 — 動作湿度: 10%～90% RH、結露なきこと
• 環境 — 動作温度: 0°C～50°C
• 環境 — 保管温度: -20°C～60°C
• 耐久性 — 耐衝撃: MIL‑STD‑810H Method 516.8 Procedure I
• 耐久性 — 耐振動: MIL‑STD‑810H Method 514.8 Procedure I
• 保護等級: 前面 IP65
• 制御 — ボタン: 1 × 電源ボタン（オプション）
• 電源 — 仕様: 12V DC ターミナルブロック
• 電源 — アダプタ: 12V 50W（付属品）
• 付属品: 100~240V AC→DC アダプタ；電源ケーブル；VESA ネジ；マウントクリップ
