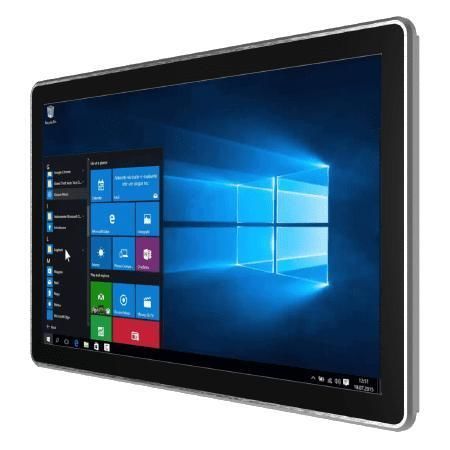

マルチタッチスクリーンパネルPC W22IP7T-PPA3

PCAP 容量型タッチスクリーン21.5インチ1920 x 1080

概要
Winmate W22IP7T-PPA3 は、機械制御、工場自動化、オペレーター向け HMI 用に設計された 21.5 インチの HMI パネル PC です。Intel® Pentium® Apollo Lake N4200（1.10 GHz、バースト時最大 2.5 GHz）を搭載し、ファンレスのアルミダイキャスト筐体と前面 IP65 保護により、粉塵や水の飛沫に対する耐性を備えています。産業用途の購買担当者、OEM、システムインテグレーター向けに安定したハードウェア統合と長期供給を想定しています。

主な特徴

• 21.5 インチ 1920 x 1080 解像度、投影型静電容量方式（PCAP）マルチタッチ
• Intel® Pentium® Apollo Lake N4200、1.10 GHz（最大 2.5 GHz）
• ファンレス冷却と低消費電力
• 前面 IP65 の防水防塵性能
• アルミニウムダイキャスト筐体、スリムなトゥルーフラット設計
• 会議室予約、アクセス制御、部屋情報表示などに対応

製品の特長

• 真にフラットな表面および薄型設計で清掃や産業組込みが容易
• PCAP マルチタッチによる反応性の高い画面操作
• 産業用 IoT 接続のための豊富な I/O（シリアル、USB、LAN、映像、音声）
• 過酷な環境に対応する堅牢な金属筐体

認証

• CE
• FCC

技術仕様

• ディスプレイ：21.5 インチ、Projected Capacitive マルチタッチ、1920 x 1080
• パネル輝度：250 nits
• コントラスト比：3000:1
• 視野角：89/89/89/89
• 表示有効領域：476.64 x 268.11 mm
• プロセッサ：Intel Pentium N4200 1.1 GHz（最大 2.5 GHz）
• メモリ：デュアルチャネル（非 ECC）SO-DIMM、最大 16 GB
• ストレージ：128 GB SSD（標準）；オプション 256 GB、512 GB、1 TB；オプションで 2 x SATA III 用意（2.5" SSD/HDD、RAID 対応オプション）
• イーサネット：2 x Intel® Gigabit LAN (RJ45)
• セキュリティ：TPM 2.0
• OS（オプション）：Windows 10 IoT Enterprise 64-bit、Linux Ubuntu 20.04
• 無線 / BT：オプション対応
• 機械寸法：533 x 324 x 78 mm
• 切り欠き寸法（cut out）：504 x 304 mm
• 重量：7.2 kg
• 取付：パネルマウント（標準）、VESA マウント（オプション）
• 筐体：アルミダイキャスト金属筐体
• 冷却方式：ファンレス設計
• 動作湿度：10%～90% RH 非結露
• 動作温度：0°C～50°C
• 保管温度：-10°C～60°C
• 保護等級：前面 IP65
• USB ポート：4 x USB 3.2 Gen1 Type-A
• シリアルポート：1 x RS232/422/485（初期設定 RS232）+ 1 x RS232
• 映像出力：1 x DP1.2（標準）；オプションで 1 x HDMI 1.4、1 x VGA
• 音声：1 x Mic in、1 x Line out、2 x Speaker
• 拡張：1 x M.2 2242 B-key（SATA III）、1 x M.2 2230 E-key（Wi‑Fi）、1 x PCIe 2.0 x1
• インジケータ：電源 LED、ストレージ LED
• 輝度調整：1 x Brightness Adjustment Knob
• 電源入力：1 x 12V DC、Din4 ピンコネクタ
• 電源アダプタ：12V 84W
• 付属品：AC 100~240V→DC アダプタ、電源ケーブル、VESA ねじ、取り付けクリップ
